Возможности мультикоптеров
По стоимости дроны мультикоптерного типа бывают разных классов:
- Недорогие (около 60 тыс. рублей). Имеют малый вес (0,734 кг) и размер – эффективную площадь рассеивания (далее – ЭПР), из-за чего обнаружить их при помощи радиолокационных систем сложнее, чем другие виды дронов.
Поднимаются на достаточно большую высоту (до 5 км), автономны (до 30 мин.), могут нести малую нагрузку (до 0,5 кг). Это опасный враг, но у него мало возможностей, чтобы причинить ущерб. Одна из угроз – попадание в двигатель самолета при несении титановой пластины. - Средний ценовой сегмент (около 150 тыс. рублей). Для таких дронов характерен небольшой вес (1,375 кг) и достаточный размер (ЭПР) для эффективного обнаружения радиолокационными системами. Имеют самую большую высоту полета (до 6 км), автономность (до 30 мин.), могут нести уже более серьезную нагрузку (до 1 кг). Недостаточно возможностей для причинения ущерба. Угроза – попадание в двигатель самолета при несении титановой пластины, легкого взрывного устройства, средства химического или бактериологического оружия.
Из-за невысокой несущей способности дроны первых двух типов не являются сколько-нибудь существенной угрозой, значительную часть
полезной нагрузки в них занимают видеокамеры. На перенос груза остается немного, и каждый грамм дополнительного веса снижает возможности дальности и автономности полета.
Однако из-за своей доступности и распространенности эти дроны являются наиболее вероятными нарушителями воздушного пространства объектов ГА. - Средневысокий ценовой сегмент (около 455 тыс. рублей). Имеют существенный вес (10 кг) и достаточный размер (ЭПР) для эффективного обнаружения радиолокационными системами. Достаточно большая высота полета (до 4,5 км), автономность (до 32 мин.), могут нести уже большой груз (до 6 кг). Чрезвычайно опасный враг, имеющий достаточно возможно-
стей, чтобы причинить ущерб. Угроза – столкновение с воздушным судном, попадание в двигатель самолета, несение взрывных устройств и других средств массового поражения. - Высокий ценовой сегмент (около 957 тыс. рублей). Для этих дронов характерен большой вес (24,5 кг) и достаточный размер (ЭПР) для эффективного обнаружения радиолокационными системами. Небольшая высота полета (до 2 км), автономность (до 10–18 мин.), могут нести уже большой груз (до 16 кг). Опасный враг, имеющий достаточно возможностей, чтобы причинить ущерб. Однако маловероятный нарушитель из-за невысокой распространенности. Легко обнаруживается антидронсредствами из-за большого веса, ЭПР и невысокой скорости полета. Угроза – столкновение с воздушным судном, попадание в двигатель самолета, несение взрывных устройств и других средств массового поражения.
Комплекс борьбы с бпла от гк легис: наши преимущества
Группа компаний Легис одной из первых внедрила в своей практике услуги по обеспечению защиты от дронов. Имея солидный опыт и практику в Москве, Санкт-Петербурге, Краснодаре и других городах, наши специалисты демонстрируют высокую эффективность обслуживания клиентов.
Защитите свой объект от квадрокоптеров уже сегодня! Вам потребуется только отправить свою заявку. Наши опытные специалисты ГК Легис подберут оптимальную конфигурацию системы, установят и настроят Антидрон, а также предоставят Вам подробную консультацию по его эксплуатации.
Комплексная система защиты
Проведенный анализ технических характеристик дронов показывает, что любительские модели дронов стоимостью до 300–400 тыс. рублей плохо приспособлены к совершению террористического акта с использованием наиболее опасных тактик скрытного проникновения на территорию аэропорта путем обхода зоны контроля на большой высоте.
Следовательно, такие дроны вероятнее всего будут применяться для проникновения на относительно небольшой высоте и будут уязвимы для большинства систем защиты. Однако чем более правильно спроектирована система защиты, тем более дорогие дроны нужны, чтобы справиться с задачей скрытного проникновения.
“COVID-19 и рынок безопасности: риски и возможности” читать >>>
Анализ технических характеристик дронов, достоинств и недостатков систем обнаружения, способов распознавания и классификации дронов, основанных на различных физических принципах, позволяет сделать вывод, что не существует идеального принципа действия, гарантирующего обнаружение и распознание дрона в любых условиях. При этом наиболее эффективным средством защиты является интегрированная мультисенсорная система, в которую входят:
- Радиочастотная система обнаружения дронов по радиоизлучению с дальностью действия не менее 1,5 км и определением координат дронов.
- Сеть радиолокационных станций с дальностью действия до 3–5 км и углом обзора по месту не менее 60 град.
- Видеокамеры на поворотных устройствах, предназначенные для верификации целей и контроля процесса нейтрализации дронов, автоматически наводимые по целеуказанию систем обнаружения.
- Средства для нейтрализации дронов узконаправленной постановкой помех, размещенные на поворотных устройствах совместно с видеокамерами.
- Система поддержки принятия решения, позволяющая применять как автоматическую, так и автоматизированную после подтверждения оператором тактику нейтрализации дронов, а также их выбор с учетом рассчитанного системой уровня угрозы объекту и установленного уровня транспортной безопасности.
Модель угрозы

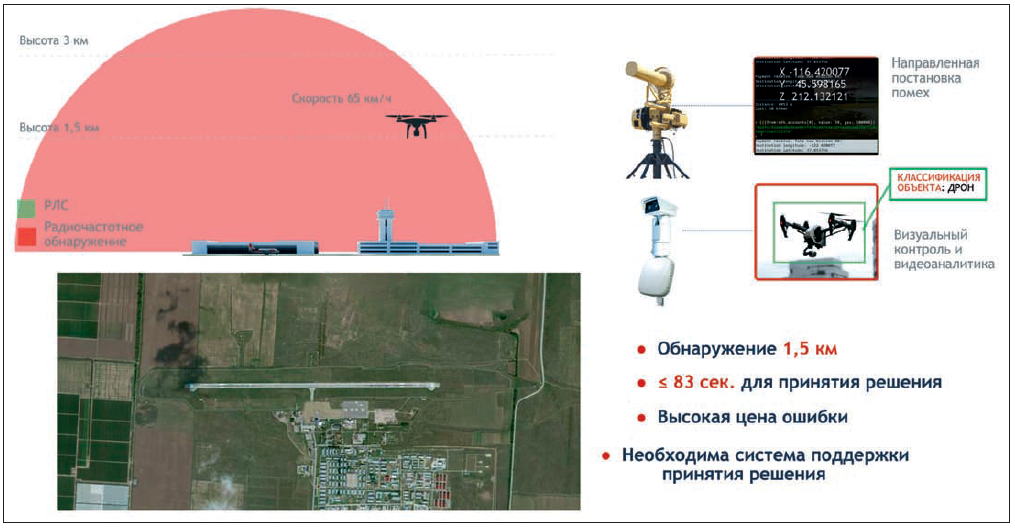

При условии правильно спроектированных мест установки средств обнаружения и противодействия наиболее вероятным будет обнаружение атаки дрона на расстоянии 1,5 км от границ или критических элементов объекта. В таком случае время подлета дрона, движущегося со скоростью 65 км/ч, составит ≤83 с.
Это время на принятие решения оператором о применении средств нейтрализации. Нужно оценить направление, откуда движется угроза, узнать, нет ли на пересекающихся курсах воздушных судов, проанализировать степень угрозы и вероятные последствия, выбрать тактику противодействия:
- предупреждение (кратковременная постановка помех), если дрон находится за пределами зоны транспортной безопасности;
- нейтрализация (постановка помех до прекращения опасности), например, если зафиксирована атака сверху над объектом транспортной инфраструктуры или направление движения дрона в сторону критически важного или опасного объекта.
Как показывает практика, в критической ситуации человеку сложно принимать подобного рода решения, а на это в лучшем случае есть 83 с.
Для эффективной защиты необходима система поддержки принятия решения, позволяющая автоматизировать процессы анализа угрозы, вывести необходимую информацию и предложить оператору соответствующую тактику реагирования. Без этого инвестиции в оснащение объекта одной или несколькими разрозненными системами защиты нецелесообразны.
Модуль классификации
Модуль классификации представляет из себя блок камер высокого разрешения на поворотной платформе. Получив данные о положения нарушителя, модуль автоматически поворачивается в нужном направлении и дрон попадает в объективы камер. Изображение с камер передается на сервер.
Благодаря алгоритмам машинного обучения (нейросеть) определяется не только то, что в защищаемую зону залетел именно БПЛА, но и конкретная модель устройства. При этом даже если модель устройства распознать не удалось, то подавление будет происходить всеми доступными системе методами.
Модуль нейтрализации
Модуль нейтрализации обычно представляет из себя устройство разрешённой мощности, генерирующее помехи на определенных частотах, при помощи которых происходит управление дронами. После потери связи, большинство моделей беспилотников совершают безопасную посадку в месте потери сигнала или возвращаются в точку запуска. Такой метод является относительно безопасным, и что важно – он создает минимальные помехи в работе другого оборудования.
Система Kaspersky Antidrone является очень гибкой. Датчики, используемые в модулях, подбираются системными интеграторами исходя из требований заказчика и параметров защищаемого объекта. Модули могут быть установлены не только статично, но и монтироваться на транспортных средствах, что позволяет оперативно организовать защиту от дронов на различных мероприятиях.
ООО «Альбатрос» является одним из системных интеграторов Kaspersky Antidrone. Посмотреть подробную информацию о составе системы и заказать демонстрацию можно по
.
Модуль первичного обнаружения
Модуль первичного обнаружения состоит из датчика обнаружения и сервера обработки данных. Для обнаружения может служить любое устройство, способное сканировать пространство в защищаемой зоне. Таким устройством может быть камера, радар, лидар, акустический сенсор или комплекс этих устройств.
А наиболее перспективным из этих датчиков является лидар. Лидар это лазерный сканер, посылающий лучи во все стороны по определенному шаблону. Лазерный луч отражается от препятствия и возвращается на сенсор, а по времени, затраченному на этот путь, вычисляется расстояние до точки отражения.
Множество отраженных лучей позволяют построить облако точек, в которых луч встретил препятствие и сформировать трехмерное представление сцены, на которой можно визуально и программно различить объекты. Дальность действия лидара ниже чем у радиолокационной станции, но зато он позволяет отличить дрон от других объектов (например, птиц) на большем расстоянии.
После обнаружения объекта и обработки информации, данные о пространственном положении передаются на Модуль классификации, а также могут транслироваться на рабочее место оператора системы в удобный интерфейс.
Нейросеть классифицирует аппарат
Обзор средств обнаружения, распознавания и классификации дронов
Для обнаружения дронов могут использоваться различные физические принципы или их комбинация, а каждый из способов обнаружения и противодействия имеет свои достоинства и недостатки.
К числу средств обнаружения и классификации дронов относятся:
- Радиочастотное обнаружение (сканирование радиоэфира). Радиочастотная дрон-детекция осуществляется на основе обнаружения дронов по характерным радиосигналам. Антенные комплексы для детекции беспилотников оснащаются удобным интерфейсом, который дает графическое отображение окружающей местности, метку засеченного в воздухе дрона и оповещает о вторжении. Это одно из основных средств обнаружения в комбинации с РЛС.
Достоинства: зона обнаружения – купол, обнаружение дронов на достаточно большой высоте (в основном до 1,5 км, но есть и большей дальности).
Недостатки: невозможность обнаружения дронов в режиме радиомолчания. - Радиолокационные станции (эффект Доплера). Используется метод радиолокации, основанный на излучении радиоволн и регистрации их отражений от объектов. Это один из основных методов обнаружения в комбинации с радиочастотным обнаружением.
Достоинства: возможность обнаружения дронов в режиме радиомолчания.
Недостатки: ограничение зоны контроля по углу места, требуется тщательный выбор мест установки, уязвимость при проникновениях с высоты. - Лидар (лазерный радар). Технология получения и обработки информации об удаленных объектах с помощью активных оптических систем, использующих явления поглощения и рассеяния света в оптически прозрачных средах. Лидар как прибор представляет собой как минимум активный дальномер оптического диапазона. Подходит для защиты отдельных небольших объектов, но не рекомендован к использованию как основное средство обнаружения для аэропорта.
Достоинства: возможность обнаружения дронов в режиме радиомолчания.
Недостатки: критически малая дальность и высота обнаружения (до 0,4 км), уязвимость для всех видов дронов. - Визуальное обнаружение (видеоаналитика). Это камеры высокого разрешения со специальным программным обеспечением. Они автоматически фокусируются на малоразмерных воздушных целях и, если такая цель опознана как дрон с помощью базы данных визуальных сигнатур, записывают видео приближения дрона к объекту, включая при этом сигнализацию. Применяется как дополнительное средство обнаружения и сопровождения цели.
Достоинства: возможность обнаружения дронов в режиме радиомолчания, использование в качестве средства классификации и сопровождения целей, наведенного по координатам РЛС или системы радиочастотного обнаружения.
Недостатки: критически малая дальность и высота обнаружения (0,1 км), уязвимость для всех видов дронов. - Обнаружение по звуку (аудиоаналитика). Звуковые характеристики (сигнатура) летящего дрона передаются с акустического датчика (микрофона) на сервер, где сравниваются с сигнатурами всех беспилотников, скомпонованными в особую базу данных. Возможно применение для защиты отдельных небольших объектов, но не рекомендовано к использованию как основное средство обнаружения для аэропорта.
Достоинства: возможность обнаружения дронов в режиме радиомолчания.
Недостатки: малая дальность и высота обнаружения (до 1,2 км), уязвимость для всех видов дронов.
Модель угрозы
Обнаружение дронов
Функция обнаружения БПЛА реализована при помощи многодиапазонного RF-датчика. В зависимости от конфигурации устройства, наше оборудование способно зафиксировать и идентифицировать дроны на расстоянии 500-1000 м от объекта. обнаружения осуществляется путем анализа радиоволнового канала, используемого оператором для управления квадрокоптером. В приведенной ниже таблице указаны подробные технические характеристики данного функционала.
| Система радиочастотного обнаружения | |
|---|---|
| Частотный диапазон: 2.4 ГГц (WIFI, Опционально 5.8) | |
| Антенны Вес/Размер/Коэффициент усиления | 3 всенаправленные антенны с высоким коэффициентом усиления (24 см/ 140 гр/6 Дб) |
| Рабочее напряжение | (90 – 260) VAC / 24 VDC (Встроенный блок питания) |
| Частотное разрешение | 10 кГц, 25 кГц, 100 кГц, 1 кГц |
| Точность воспроизведения частоты | Точнее 0.5 ppm |
| Время настройки синтезатора частот | Точнее 3 мс |
| Антенный вход | 50 Oм, КСВН -2:1 |
| Чувствительность, интегральный коэффициент шума | 90 дБ, тип для отношения «сигнал – шум» 10 дБ |
| Демодуляция | FM, CW |
| Методика демодуляции | FFT |
| Регулировка усиления | 80 дБ |
| Сигнал тревоги при обнаружении | Оповещение по SMS (на 6 языках определяемых заказчиком) |
| Время отклика при обнаружении | 10 секунд после обнаружения |
| Программное обеспечение | Программное обеспечение на базе Windows 10 GDU |
Общие характеристики системы обнаружения дронов
Предлагаемая нашей компанией система защиты от квадрокоптеров представляет собой сложный 3D-комплекс. Принцип его действия заключается в создании радиоволнового купола, не позволяющего БПЛА проникать на объект. Эта условная «оболочка» размещается на 360° по периметру и на 90° по вертикали. Если бы она была видимой, то выглядела примерно так, как это изображено на фото ниже.
Важными особенностями предлагаемого ГК Легис оборудования являются:
- автоматическая защита от перегрева (при 75° C работа прекращается, при 71° С — возобновляется);
- диапазоны рабочего напряжения 90–260 вольт переменного тока и 12-24 постоянного тока;
- минимальный вес комплекса, составляющий всего 12 кг (с аккумуляторами 20 кг).
Далее предлагается подробное описание каждого из функционалов системы отслеживания и перехвата дронов. Для уточнения технических деталей устройства Вы можете обратиться к специалистам нашей службы поддержки.
Ограничения дронов
В прошивке гражданских дронов установлены ограничения:
- максимальной высоты полета – 0,5 (реже 0,12) км;
- максимально возможная скорость;
- запрет перемещения около объектов национального значения (аэропортов).
Для того чтобы дрон полетел выше, необходима перепрошивка. В то же время в Интернете в открытом доступе имеются необходимые прошивки для популярных дронов и инструкции по их перепрошивке.
Таким образом, любой дрон весом более 250 г, подлетевший к аэропорту ближе 3 км или летящий на высоте более 0,5 км, является перепрошитым. При этом следует учитывать, что перепрошивка зачастую делается для снятия других технических ограничений, а опция полета над бесполетными зонами дается с заменой прошивки “в подарок”.
Опасность бпла: для чего необходима защита от дронов
Так сложилось исторически, что многие важные и полезные изобретения одновременно становятся мощным «оружием» в руках недобросовестных людей. БПЛА малого размера, которые сегодня можно недорого купить в обычном магазине, к сожалению, не стали исключением.
Являясь эффективным достижением технологического прогресса, беспилотные летательные аппараты одновременно стали одним из опаснейших средств, используемых правонарушителями. Перечислим только самые распространенные ситуации, когда возникает необходимость в противодействии дронам:
Перехват бпла
Функционал нейтрализации дронов работает в диапазоне 600 – 3000 м., что зависит от выбранного варианта антенны (всенаправленная или панельная). Глушение БПЛА выполняется во всех распространенных частотах GPS, GLONASS, GALILEO, BEIDOU, 2.4WI-FI, 5.8WI-FI и Bluetooth. Однако при необходимости наши специалисты могут настроить дополнительные каналы.
Возможна также настройка на распознавание дронов по принципу «свой/чужой». Здесь система нейтрализует только несанкционированные БПЛА, позволяя при этом проникать в зону «купола» собственным квадрокоптерам заказчика. Ознакомьтесь с таблицей технических параметров функционала.
| Система нейтрализации | |
|---|---|
| Частотный диапазон / Генерируемая мощность | |
| 1. 1570 – 1620 МГц – GPS L5 G Glonass L1, Galieo | [30] W / [40]± 1,5 дБ |
| 2. 2300 – 2500 МГц – WIFI | [30] W / [40]± 1,5 дБ |
| 3. 5500 – 5900 МГц – WIFI | [20] W / [43]± 1,5 дБ |
| *итоговые значения спектра частот и мощности, устанавливается по запросу | |
| Генерируемая мощность | 80 ватт |
| Антенны | |
| Три всенаправленные антенны с высоким коэффициентом усиления | Размеры : 54см Вес: 640г 5800 МГц – коэффициент усиления 8 дБ 2400 МГц – коэффициент усиления 9 дБ 1500 МГц – коэффициент усиления 7 дБ |
| Три направленных антенны с высоким коэффициентом усиления 60° | Размеры : 2 панели – 32*32 см Вес: 520г Размеры : 2 панели – 32*32 см Вес: 520г Размеры : 1 панели – 22*22 см Вес: 400г 5800 – коэффициент усиления 20 дБ 2400 – коэффициент усиления 17 дБ 1500 – коэффициент усиления 7 дБ |
| Электрическая часть | |
| Защита | Защита от перегрева/Защита от перегрева/ 75 С выключение, 71 С возобновление работы |
| Рабочее напряжение | (90 – 260) VAC / 24 VDC, встроенный блок питания |
| Охлаждение | Принудительное воздушное охлаждение |
| Органы управления и индикации | Двухпозиционный переключатель и индикатор |
| Механическая часть | |
| Варианты установки | Стационарное/ Мобильное |
| Вес установки | 20 кг (в зависимости от аккумуляторной батареи) |
| Охлаждающая среда | |
| Диапазон рабочих температур | – 45 ° С 75 ° С |
| Относительная влажность | 5% – 80% без конденсации |
Редакция советует
В статье приводится обзор средств обнаружения и распознавания дронов, приведена классификация беспилотных летательных аппаратов, описана модель угроз и эффективные способы ее нейтрализации при помощи программно-аппаратных комплексов на платформе PSIM-класса.
Технические решения для обеспечения безопасности объектов от угроз БПЛА имеются у российских разработчиков, проектировщиков и поставщиков – ООО “Рубеж-инжиниринг”, ПСЦ “Электроника”, компании ЮМИРС. Системы управления беспилотными аппаратами представляет крупнейший российский интегратор – компания “КРОК”.
Средства нейтрализации
Нейтрализация дронов может быть физическая и радиоэлектронная. Физическая – это уничтожение с применением оружия, а также вступление дрона или дрессированной крупной хищной птицы службы транспортной безопасности в воздушный бой с дроном нарушителя. В рамках данной статьи будет рассмотрена исключительно радиоэлектронная нейтрализация дронов. К ней относятся:
- Постановка помех с целью прерывания канала управления дроном с наземной станции.
- Постановка помех с целью прерывания связи дрона со спутниками навигационных систем.
- GPS/ГЛОНАСС-спуфинг (фальсификация навигационных координат).
- Перехват управления дроном.
Как правило, системы нейтрализации используют постановку помех для каналов управления дроном и каналов связи со спутниками навигационных систем. По исполнению они делятся на стационарные, мобильные и ручные. Стационарные, в свою очередь, подразделяются по сектору излучения на:
- всенаправленные, создающие защитный купол;
- секторные;
- узконаправленные, установленные на поворотной платформе.
Как правило, системы нейтрализации подавляют частоты в диапазонах 433/868/900/1200 МГц, 1,57542/1,602 ГГц и 2,4/5,2/5,8 Гц. Интеллектуальные решения способны обнаруживать частоты управления дронами в том числе из других диапазонов частот и подавлять их.
Очевидно, что использование подобных средств радиоэлектронной борьбы с антеннами всенаправленного действия не допускается в условиях аэропорта. Более того, там также рекомендуется не применять без острой необходимости подавление глобальных систем позиционирования (GPS/ГЛОНАСС).
Топ-5 новых российских антидронов — средств противодействия любым видам и типам бла
«Силок» к дронам жесток
7 ноября 2023 года руководитель Федеральной службы безопасности России Александр Бортников на открытии совещания руководителей специальных служб и правоохранительных органов заявил, что ФСБ пресекла попытки террористов использовать беспилотники для терактов на чемпионате мира по футболу. Такие попытки предпринимались не только при проведении мундиаля, но и во время подготовки и организации других массовых политических и спортивных мероприятий. По словам директора ФСБ, ведомство раскрыло семь группировок, которые планировали атаки с помощью дронов.
Бортников не вдавался в детали проведения таких антитеррористических операций, но известно, что спецслужбам в купировании угроз оказали помощь сформированные Министерством обороны специальные мобильные группы радиоэлектронной борьбы (РЭБ). Именно расчеты военных комплексов РЭБ обеспечили безопасность стадионов ЧМ-2023 от возможного налета беспилотных летательных аппаратов. Такие спецгруппы войск РЭБ несли дежурство на спортивных объектах 11 российских городов, в том числе и Москвы, где проходили матчи мундиаля. Для предотвращения терактов военнослужащие впервые применили новейшие комплексы «Силок». Также для противодействия налету беспилотников были использованы и другие аппараты РЭБ военного назначения и переносные противодронные комплексы. Комплекс «Силок» относится к суперсовременным разработкам в области РЭБ.
«Силок» в автоматическом режиме обнаруживает беспилотные летательные аппараты, сам определяет их координаты, а затем подавляет на различных диапазонах рабочих частот. Он выводит из строя каналы управления, телеметрии и связи беспилотника — дроны превращаются в бесполезный металлолом. В открытой печати сообщалось, что «Силок» способен гарантированно подавлять аппаратуру БЛА на расстоянии более четырех километров от своего пункта базирования. Разработчиком комплекса является столичный оборонный концерн «Созвездие».
Антитеррористическая оборона объектов ЧМ-2023 сработала со стопроцентной надежностью, а теперь комплексы радиоэлектронного противодействия «Силок» подразделения радиоэлектронной борьбы вновь используют по их прямому предназначению — военному.
Как сообщили еженедельнику «Звезда» в пресс-службе Западного военного округа (ЗВО), недавно на учениях в Ленинградской области комплексы «Силок» успешно использовались для принуждения к посадке беспилотников условного противника. По замыслу учебной тренировки, неопознанные БЛА различных модификаций и назначений осуществили попытки вторжения в закрытое для полетов воздушное пространство.
Применив «Силок», военнослужащие подразделений РЭБ ЗВО выполнили поиск, определили координаты воздушных нарушителей и вынудили их приземлиться. Затем специалисты инженерно-саперных подразделений обезвредили установленные на БЛА самодельные взрывные устройства, а бойцы из группы быстрого реагирования военной полиции провели задержание операторов, управлявших дронами условного противника.
Инновационное «ружье» от «Калашникова»
Правду говорят, что лучший егерь получается из вчерашнего браконьера… Российская компания ZALA AERO (входит в состав концерна «Калашников») известна как ведущий отечественный производитель беспилотной авиационной техники и технических средств, обеспечивающих их применение. Но на прошлогоднем Международном военно-техническом форуме «Армия-2023» компания представила оригинальное устройство радиоэлектронной борьбы против дронов — «ружье» REX-1.
Это инновационное электромагнитное устройство предназначено для уничтожения любых беспилотных летательных аппаратов, в том числе мультикоптерного типа, применяемых на земной и водной поверхностях и находящихся на расстоянии прямой видимости.
Главная задача REX-1 — не допустить беспилотник-нарушитель на охраняемый объект. Этот антидрон от концерна «Калашников» сделан с привычной калашниковской надежностью. На масштабных учениях войск «Восток-2023» российские военнослужащие активно отрабатывали применение REX-1, и «ружье» не подвело.
Внешне электромагнитное устройство действительно похоже на стрелковое оружие, но стреляет оно не патронами. В REX-1 встроен блок подавления, который заглушает в радиусе пяти километров сигналы американской спутниковой навигации GPS, российской ГЛОНАСС, китайской BeiDou и европейской Galileo. Также устройство способно на расстоянии километра блокировать сигналы GSM, 3G, LTE и ставить помехи на различных частотах.
REX-1 выводит дрон из строя, но не повреждает его физически — летательный аппарат теряет связь с пультом оператора и плавно приземляется. Чтобы привести устройство в боевую готовность, достаточно нажать одну кнопку.
Оружие оснащено системой крепления, так что на него можно дополнительно установить прицелы, фонари, целеуказатели, а также устройства объективного контроля. Вес REX-1 составляет 4,2 килограмма. При этом модель имеет встроенный элемент питания, обеспечивающий непрерывную работу устройства на протяжении трех часов.
Кстати, у этого оружия есть еще и «побочный эффект»: «ружье» может использоваться и при саперных работах для борьбы с самодельными взрывными устройствами, которые активируются с помощью сигнала мобильного телефона.
От атаки беспилотников прикроет ZONT
Продолжила линейку устройств радиоэлектронной борьбы, созданных учеными и конструкторами ZALA AERO, новая антидроновая разработка — ZALA ZONT. Во время Международного военно-технического форума «Армия-2023» его представили руководству Вооруженных сил России на закрытом показе.
Как сообщили еженедельнику «Звезда» в пресс-службе концерна «Калашников», новое устройство подавляет сигналы спутниковых навигационных систем (GPS, ГЛОНАСС, BeiDou, GALILEO) в радиусе двух километров, что позволит предотвратить нападение беспилотников на наземные группы наших войск. Кроме того, ZONT не позволяет определять точные координаты группы, обеспечивая незаметность передвижения.
К преимуществам устройства относятся его малый вес (всего 800 граммов) и компактность. Размеры аккумуляторной батареи (150×90×40 мм) и блока подавления (180×90×30 мм) позволяют полностью размещать устройство в стандартном подсумке для транспортировки магазина от автомата. Время непрерывной работы ZALA ZONT достигает шести часов, а для подзарядки или постоянной работы система подключается к сети напряжения 110 или 220 вольт. Как сообщают разработчики, новое устройство радиоэлектронной безопасности способно эффективно функционировать при температурах от -40 до 50° С.
«Черемуха»: дуплетом по дрону и его оператору
Ученые и конструкторы холдинга «Росэлектроника» (входит в состав Госкорпорации «Ростех») разработали модуль радиомониторинга «Черемуха», который позволяет не только обнаружить дрон, но и вычислить местонахождение его пункта управления. Устройство станет частью единого комплекса противодействия беспилотникам.
Новая разработка уже подтвердила свою эффективность: она позволяет определить направления, в которых находятся дрон и его оператор, с погрешностью всего два градуса. «Черемуху» планируется интегрировать в состав единого комплекса противодействия дронам, в который также войдут модуль пассивного когерентного локатора (ПКЛ) и модуль радиоэлектронного подавления «СЕРП». Комплекс создается АО «НИИ „Вектор“», входящим в «Росэлектронику».
Пассивный когерентный локатор обнаруживает все объекты, отражающие радиоволны. «Черемуха», в свою очередь, определяет, поступают ли на обнаруженные цели радиосигналы, устанавливает, являются ли объекты беспилотниками, а также находит пульт управления дроном. По выданным аппаратурой точным координатам будет нанесет удар артиллерией или высокоточным оружием.
Как сообщает производитель, комплекс будет выпускаться в двух вариантах — стационарном и мобильном. Выбор модификации, определение необходимого количества модулей, их распределение по территории охраняемого объекта и выделение каждому модулю своей зоны ответственности будут проводиться на этапе разработки проекта под требования заказчика с учетом конфигурации объекта и моделей вероятных угроз.
Мертвая зона «Соляриса-Н»
На прошедшей выставке «Интерполитех-2023» в период с 23 по 26 октября в Москве концерн «Созвездие» (входит в холдинг «Росэлектроника» Госкорпорации «Ростех») представил новейшую интеллектуальную систему охраны территории от проникновения беспилотников. Первый в России автоматический комплекс радиоэлектронной борьбы с беспилотными летательными аппаратами (БЛА) способен обеспечить защиту от автоматических средств воздушной разведки и нападения на площади до 80 квадратных километров.
Как сообщается на официальном сайте разработчика, новейший комплекс РЭБ работает в автоматическом режиме без участия оператора. Его аппаратура обнаруживает летающий объект, проводит анализ траектории движения и структуры сигнала, на основании чего самостоятельно определяет, является ли он «чужим» беспилотником, и принимает решение о дальнейших действиях. После идентификации объекта как БЛА противника комплекс начинает воздействовать на него радиопомехами, перекрывая каналы приема-передачи данных и блокируя аппаратуру навигационно-временного обеспечения. После этого дрон теряет ориентацию и падает.
Комплекс «Солярис-Н» построен по модульному принципу. Это позволяет оптимизировать его состав в соответствии с конкретными условиями обстановки на поле боя.
Прогнозируется, что объем выполняемых войсками РЭБ России задач на различных стратегических направлениях к 2020 году возрастет в 2-2,5 раза.
По данным Департамента информации и массовых коммуникаций Министерства обороны России за последние пять лет в войска РЭБ поступило более 600 комплексов нового поколения. В результате доля современной техники достигла 67%.
За «пятилетку» оборонно-промышленным комплексом (ОПК) России создано для войск 19 новейших образцов, в том числе на воздушных носителях. Все современные средства РЭБ разработаны с учетом перспектив развития оружия и систем управления войсками ведущих иностранных армий. Это существенно расширило номенклатуру поражаемых радиоэлектронных средств вероятного противника и увеличило дальность радиоподавления в 3,5 раза.
Военным командованием планируется к 2023 году довести уровень оснащенности современной техникой войск РЭБ до 70%.
Уведомление об опасности
После обнаружения опасности система перехвата дронов уведомляет об этом ответственных лиц. Такое оповещение может выполняться в форме сообщения на мобильный телефон. При этом встроенный модем позволяет установить до 8 оповещаемых номеров.
Кроме того, предлагаемый комплекс оснащен устройствами светового и звукового оповещения. Отметим, что при заказе услуги Вы можете выбрать один или несколько способов уведомления. Наши специалисты настроят Антидрон согласно Вашим требованиям.
Угрозы и последствия
21 декабря 2023 г. в качестве меры предосторожности, связанной с полетами дронов, была закрыта на несколько часов единственная взлетно-посадочная полоса аэропорта Гатвик в Лондоне.
За 36 часов активности двух дронов более 120 тыс. пассажиров не попали на свои рейсы, авиакомпании потерпели миллионные убытки и репутационный ущерб. Потери от единственного инцидента многократно превысили стоимость установки системы защиты, которая позволит защититься как от настоящих, так и фейковых дронов.
Внедрение систем защиты от дронов находится в зоне ответственности ОТИ и выгодно авиакомпаниям. Аэропорт, оборудованный такой системой защиты, более привлекателен для авиакомпании: снижены риски повреждения ВС и задержки рейсов.
Любые системы защиты от дронов должны включать в себя средства обнаружения, классификации и нейтрализации дронов.

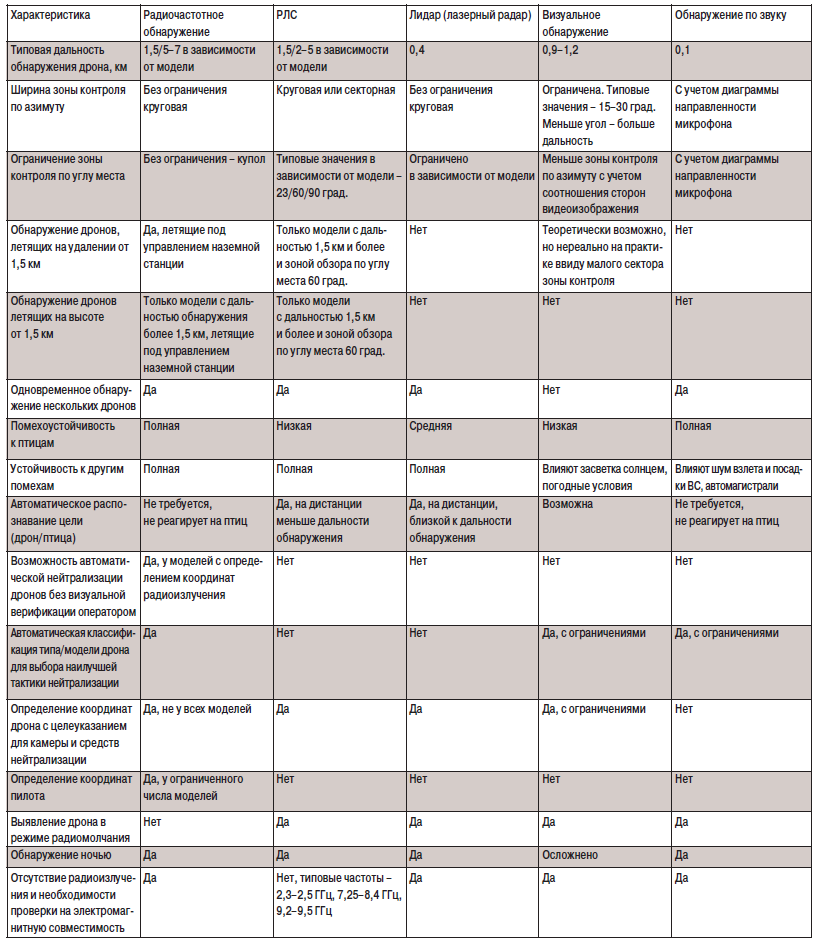

Таблица. Сравнительные характеристики способов обнаружения дронов
Экспертный подход
Для поддержки принятия решения на рынке предлагаются программно-аппаратные комплексы (ПАК), позволяющие посредством соответствующих модулей интеграции получать от систем обнаружения и противодействия и выдавать оператору следующую информацию:
- время, способ обнаружения и координаты дрона, степень угрозы;
- видеоизображение от систем визуального контроля;
- наведение систем нейтрализации на цель и готовность к действию;
- при одновременном обнаружении нескольких объектов их индивидуальное отображение на карте.
ПАК на платформе PSIM-класса помогают не только осуществлять мониторинг проникновения беспилотных летательных аппаратов, но и имеют инновационные средства для автоматизированной обработки информации о зафиксированных тревожных сигналах. Они обеспечивают следующие возможности в части поддержки принятия решений:
- Помощь при верификации тревожных событий.
- Анализ степени угрозы и предложение наиболее подходящей тактики реагирования в соответствии с гибко настраиваемыми алгоритмами.
- Контроль решений, принимаемых операторами.
- Координация реагирования на происшествия и контроль над процессом реагирования.
- Расследование инцидентов.
Заключение
Стоит отметить, что уровень угроз от гражданских дронов высок. Скорость передвижения беспилотных средств более 65 км/ч делает недостаточным применение исключительно средств обнаружения и подавления, так каквремя на принятия решения оператором о применении средств нейтрализации должно быть менее 83 с.
Цена данного решения чрезвычайно высока: ошибка может повлечь серьезные последствия. В условиях чрезвычайной ситуации оператору нужно оценить направление движения дрона, узнать, нет ли на пересекающихся курсах воздушных судов, проанализировать степень угрозы и вероятные последствия.
Произвести такие расчеты в сверхмалый отрезок времени не под силу человеку. Решить такую задачу способна система PSIM-класса, интегрированная с элементами обнаружения, подавления и др.
Таким образом, техническое решение, реализованное на базе программного обеспечения PSIM-класса, снижает нагрузку на оператора, исключает негативное влияние человеческого фактора. Такой подход позволяет максимально повысить скорость реагирования и эффективность действий.
Опубликовано в журнале “Системы безопасности” №2/2020
