Содержание:

Беспилотники используют для работы, развлечений, соревнований. Начинающему пилоту нужно определиться, для чего ему нужен дрон.

  1. Игрушки — это микро и мини аппараты, помещающиеся на ладони или размер рамы, которых не превышает 170-250 мм. Совершают непродолжительные полеты по 7-10 минут в помещении и на улице. Летают на расстояние до 50 метров. Развивают скорость до 30 км/ч. Умеют делать флипы, интеллектуальных режимов полет нет. Некоторые квадрокоптеры делают без камеры или ставят оборудование невысокого разрешения. (представители — Syma x13, DHD D1). Подходят детям от 5 лет, взрослым для развлечения или в качестве первого дрона.
  2. Для гонок. Размер рамы — 250-330 мм. Вес — 500-700 граммов. Оборудуется специальной видеокамерой — First Person View для полетов от первого лица. Квадрокоптер на мощном моторе развивает до 260 км/ч. Дальность — 100 м-1 км. Время полета — 6-12 мин. Для управления используется многоканальный пульт, смартфон в связке с видеоочками или шлемом для FPV. Приспособлен для выполнения сложных фигур пилотажа, участия в спортивных соревнованиях.
  3. Для съемок. Небольшие по размеру квадрокоптеры с емким аккумулятором летают на расстояние до 8 км от оператора. Могут находиться в воздухе от 12 до 45 минут на одном заряде. Скорость — до 70 км/ч. На борту установлено фото-, видеооборудование для аэросъемок в хорошем качестве — HD, Full HD, 2K, 4K. Для удобной транспортировки конструкция может быть складной. Подходят для селфи, любительской и профессиональной съемки разных мероприятий, путешествий. Могут использоваться организациями для наблюдения за состоянием объектов, спасения людей, обнаружения источников возгорания.
  4. Коммерческие дроны. Тяжелые модели с рамой более 550 мм, весом 2,5-6 кг. Чем больше в них двигателей, тем устойчивей они в полете. На их количество указывает числительное в начале названия — три-, квадро- (четыре), гекса- (6), окто- (8). Рассчитаны на установку камеры с хорошей оптикой, другого оборудования. С них ведут профессиональную фото-, видеосъемку, используют в киноиндустрии (пример, DJI Inspire 1). Большие аппараты доставляют грузы, перевозят почту, работают в разных отраслях промышленности. Время полетов — до 60 мин., дальность — до 15 км, скорость — до 110 км/ч.

Коптеры имеют разные конструкции, оснащенность и набор опций. Ниже мы собрали ТОП-6 критериев, влияющих на выбор:

1. Конструкция — цельные или складные. Для селфи, путешествий удобны квадрокоптеры трансформеры, которые помещаются в сумку.

2. Аккумуляторы — источник питания аппарата. Основные критерии стабильной работы — емкость, токоотдача, вес. Большинство серийных моделей дронов работают на литий-полимерных аккумуляторах (LiPo). Плюсы — отсутствие эффекта памяти, малые токопотери, широкий диапазон рабочих температур (до 40 градусов). Минусы — небольшое число рабочих циклов — 800-900. Батарея по размеру должна помещаться в аккумуляторный отсек коптера. При этом вес беспилотника вместе с источником питания не должен быть больше его взлетного веса, указанного в инструкции, иначе снизится управляемость. Выходное напряжение влияет на скорость вращения мотора, а значит, и на скорость дрона. Токоотдача указывает на скорость разряда батареи. Аккумуляторы малой емкости обычно разряжаются быстрее, но с увеличением емкости увеличивается вес и размер батарейного блока.

3. Двигатели. На игрушках и бюджетных моделях производители ставят коллекторные моторы. Преимущества — небольшой вес, невысокая стоимость, простота ремонта. Коллекторные двигатели плавно разгоняются и замедляются, что подойдет для обучения и несложных полетов. Более дорогие бесколлекторные моторы (БК) обладают высокой скоростью вращения, лучше защищены от внешних воздействий. Опытным гонщикам и для профессиональной съемки лучше выбрать квадрокоптеры с надежными и эффективными бесколлекторными двигателями (БК), которые обеспечивают хорошую дальность, высокую скорость.

Основные характеристики двигателя:

  • мощность — чем выше показатель, тем быстрее кончится заряд в батарее;
  • вес — чем больше вес, тем мощнее, и, как правило, медленнее работа;
  • КПД — для БК двигателей норма — 90%, для коллекторных — 70%;
  • тяга — подъемная сила. Приблизительно рассчитывается по формуле — вес БПЛА х 2/ количество моторов.

4. Управление — с пульта, смартфона, жестами. Для обучения основам управления и детских игрушек отлично подойдет 2, 3-канальный пульт радиоуправления с минимальным набором возможностей — вверх/вниз, вперед/назад, повороты. 4-х каналов достаточно для развлечений — газ, тангаж, рыскание, крен. Для управления подвесом камеры, полета по GPS, транспортировки грузов и других вспомогательных опций берут передатчик с числом каналов больше трех (многоканальные). На дисплей многоканальных пультов транслируются важные данные. Передатчик можно настроить сразу на несколько моделей, запрограммировать нужные функции. Управление дроном через Wi-Fi соединение со смартфона или планшета удобно тем, что не требует дополнительной аппаратуры. Однако сеть Wi-Fi, работающая на частоте 2,4 GHz, обеспечивает небольшую дальность сигнала не более 50-60 метров. Даже на таком расстоянии связь может потеряться из-за помех — высоких домов, деревьев, через которые сигнал не пробьется. У вас не получится полетать со шлемом VR, насладиться полетом first person view. Зону покрытия сети можно увеличить с помощью усилителя сигнала Wi-Fi. Такая система будет работать при условии, что коптер управляется со смартфона. При управлении жестами аппарат распознает лицо, руки пилота. Запрограммированный набор жестов активирует определенную функцию дрона — взлет, возврат на место, следование за пилотом, селфи.

5. Камера. Если хочется просто полетать или научиться азам управления дроном, достаточно оборудования с низким разрешением 0,3-0,5 мР или вообще без него. Если вы хотите записать увиденное, поделиться им в соцетях или использовать в каком-нибудь проекте, нужна более качественная аппаратура. Например. FPV камера (first person view) передает картинку без сохранения изображения, что используется в полетах от первого лица или в гоночных коптерах. Цифровые камеры — HD, Full HD, 4K, 5K выдают снимки и видео отличного качества. Зеркалки — профессиональная съемка с высоким разрешением.

6. Датчики. Стандартный набор — гироскоп, барометр, компас, акселерометр для стабилизации. В продвинутых квадрокоптерах стоят датчики глобального позиционирования для работы через спутниковые системы GPS/ГЛОНАСС, что позволяет использовать интеллектуальный (автоматический) режим полета — следование за объектом или по заданному маршруту, зависание в одной точке, автоматический взлет и возвращение на старт при потере сигнала или разрядке батареи. Датчики столкновения с препятствием реагируют на помехи за 30 метров, останавливая дрон и меняя направление движения.

В рейтинге потребительских квадрокоптеров первые строчки занимают аппараты с камерой (76%). На гоночные беспилотники приходится всего 1%, поскольку они собираются под конкретные задачи пилота. По исследованиям Wordstat в обзорах рынка дронов лидируют производители DJI, у которых почти полностью отсутствует любительский и бюджетный сегмент.

Советы новичкам:

  1. Чтобы поиграться, освоить азы управления не стоит тратить больше 100 долларов на аппарат. Такие коптеры, как QS UAV, JD-JQ-S320WO, — недорогие, максимально простые в управлении, обладают достойным набором функций и практически неубиваемые. Если хотите серьезно заняться аэросъемкой, лучше взять FX-22G с камерой Wi-Fi 720P/1080P.
  2. Внимательно смотрите комплектацию. Коптеры продаются полностью собранными (Ready to Fly) или, как комплекты для самостоятельной сборки перед запуском (ARF). Для начинающего пилота лучшие выбрать — RTF-комплекты и с пометкой «для начинающих».
  3. Выбирайте модели с емкими или сменными аккумуляторами, чтобы увеличить время работы на одном заряде или быстро их менять.
  4. Новички часто роняют квадрокоптер, бьются о преграды (краши). Защита убережет лопасти от поломки.
  5. На микро и миниквадриках тренироваться неудобно. Легкие аппараты бюджетного сегмента из-за маломощного мотора и отсутствия стабилизации могут летать на улице только по квартире или в безветренную погоду.
  6. Не берите компактные пульты управления — лучше учиться на полноразмерном пульте. Не гонитесь за многофункциональным ДУ. Вначале потренируйтесь с небольшим количеством переключателей и кнопок, чтобы пальцы привыкли к стикам.
  7. В среднеразмерных коптерах легче контролировать, где зад и перед, они не улетят из вида на улице. Для ветреной погоды берите квадрокоптер с 4-,6-осевым гироскопом, который позволит более уверенно держаться в воздухе и избежать столкновений с препятствиями и падений.
  8. На квадрокоептерах среднего размера, в основном, стоят коллекторные движки. Рекомендуем заранее купить запасные, чтобы быстро заменить низкоресурсный мотор в случае его выхода из строя.
  9. Полезные фишки, упрощающие обучение новичку. Автовозврат на точку взлета, чтобы не потерять беспилотник. Headless mode — безголовый режим для правильной ориентации в пространстве. Несколько скоростей, чтобы улучшить управление и изменить полетный режим.
Смотрите про коптеры:  Как работает роботизированная коробка передач — ДРАЙВ

Примеры бюджетных квадрокоптеров для начинающих:

  • Syma X5C — внешне похож на дорогие беспилотники, адаптирован к полету на улице, время 7 минут. Хорошая управляемость, умеет делать флипы. Аппарат готов к полетам прямо из коробки;
  • MJX X400 — видеокамера 0,3 Мп Wi-Fi для простых полетов от первого лица. Картинка выводится на смартфон/планшет с установленным мобильным приложением. Летает на 100 м, максимальное время — 8 минут;
  • HC655W — неубиваемый квадрокоптер с защитной решеткой, видеокамерой Wi-Fi 480P. Радиус действия — 50 м, время полета на одной батарее — 5 мин.

Что такое Drone Racing? Гонщик надевает FPV очки, на которые с камеры дрона в режиме реального времени транслируется видео. FPV дрон-трек — полоса препятствий, которую пилот должен пройти, как можно быстрее. В рейсинге участвуют профессиональные квадры, в корне отличающиеся от потребительских аппаратов — они обладают улучшенными аэродинамическими свойствами, адаптированы для скоростных полетов. Например, Drone Racing League DRL X в 2020 установил рекорд (занесен в Книгу рекордов Гиннеса) — пролетел со скоростью 264 км/ч.

В отличии от квадрокоптера для аэросъемки где должна быть хорошая камера и дальность управления. В дроне для гонок важен размер рамы, контроллер полета, мощность мотора.

Как правило, настоящую гоночную модель каждый спортсмен собирает вручную, прощупывая каждую деталь, выверяя ее параметры и технические возможности.

Что важно для гоночного квадрокоптера:

  • вес не более 500-750 граммов. На дронах нет таких фишек, как GPS-датчики, интеллектуального режима полета, систем безопасного возвращения. Эти полезные в обычной жизни функции принесены в жертву ради облегчения веса конструкции;
  • мощный двигатель. KV — не меньше 1000 оборотов в минуту на 1 Вольт напряжения (в обычных моделях он 2000-2400). KV — важный показатель скорости вращения вала мотора в зависимости от напряжения батареи без нагрузки на двигатель;
  • лопасти. Слишком большие увеличивают скорость разряда аккумулятора, маленькие — не дадут мотору раскрыться на полную мощность. Для рамы 250 используют обычно 6-дюймовые винты, для 350 — 7-дюймовые. Для гонок идут крабоновые высокопрочные пропеллеры. Специальная форма лопастей повышает маневренность коптера;
  • аппаратура передачи данных. На борту гоночного квадрокоптера ставится FPV-система — камера и видеопередатчик, которые передают картинку на очки, шлем, планшет или смартфон/компьютер.

В съемочных дронах на первом месте стоит оптика. Для любительской съемки оптимальный вариант — камера не менее 5 мегапикселей. При просмотре видео на ноутбуке 15 дюймов разница между картинкой Full HD и 4К практически не видна. Так же качество съемки зависит от FPS (количество кадров в секунду), FOV (угол обзора), оптического зума (функция приближения-отдаления объекта при смене экспозиции), фокусного расстояния.

В полете возникают колебания и вибрации, ухудшающие качество картинки. Подвесы (рычаги, соединяющие раму и оборудование) стабилизируют положение камеры. Наиболее качественная съемка получается с карданными подвесами на электроприводе, которые устанавливаются на профессиональные и полупрофессиональные аппараты большого формата. На коптерах класса мини и маленьких аппаратах нет места для серьезной камеры и подвесов, что отрицательно сказывается на качестве отснятого материала. Хотя есть и исключения, например, DJI Mavic Pro — размер рамы до 200 мм, складная конструкция, умные режимы полетов, управление жестами, камера разрешением 12 мП на трехосевом подвесе. Аппарат держится 25-27 минут, поднимается на высоту до 5 км.

В квадрокоптерах с видеокамерой для новичков интеллектуальный режим в виде функции автовозврата, облета препятствий и других опций увеличивает цену аппарата, но зато сохранит беспилотник и дорогостоящее оборудование.

Другие статьи

Что такое fpv?

First-person view — вид от первого лица.

First Person View (сокр. FPV) — вид от первого лица. Такой аббревиатурой называют одно из направлений радиоуправляемого авиамоделизма. В данном случае осуществляется не только управление авиамоделью по радиоканалу системы радиоуправления, но и приём с модели видео изображения по дополнительному видео-радиоканалу в режиме реального времени. Пилот, управляющий авиамоделью, видит изображение, получаемое с видеокамеры при помощи устройств отображения: мониторов, телевизоров, видео-очков, видео-шлемов.

Разделяют две подгруппы направления: Low Range FPV и Long Range FPV. В первом случае используют стандартный набор для FPV, включающий маломощный передатчик видеосигнала, позволяющий летать в зоне действия стандартного передатчика радиоуправления. Для дальних полетов используют усилители мощности или более мощные передатчики как для управления моделью, так и для передачи с неё видеосигнала.

На носу у квадрокоптера камера, которая снимает все происходящее и передает изображение на очки пилота. Вы как будто в воздухе и летаете.

Существует множество разных очков и две основных технологии передачи видео. Аналоговая и цифровая технология.

Первое видео, в котором пилот тренируется на гоночном квадрокоптере, видно, что такое аналоговая система FPV. Картинка похожа на ту, что мы видели в детстве на аналоговом ТВ. Она может быть с кучей помех, но при этом у нее минимальный латенси (нет лагов), с дальностью картинка постепенно шумит все больше и больше.

Цифровое FPV пока еще сырая технология, но у меня никаких нареканий нет. Из минусов которые могут быть, можно очевидно выделить — лаги или даже фризы (зависания картинки). Но такие системы как DJI FPV, местами даже более пробивные через стены и на расстояние чем аналоговые.

Что такое FPV дрон и какие бывают его типы? | Пикабу
(DJI FPV)

Более подробно рассмотрим комплектующие для FPV в следующих статьях этого цикла.

Dji готовит гоночный дрон fpv | квадрокоптеры и гексакоптеры | дайджест новостей | клуб dns

А если говорить точнее, то авторитетные инсайдеры сообщают о подготовке комплекта, куда будет входить сам гоночный дрон DJI, контроллер и очки с низкой задержкой FPV Goggles. Согласно информации из утечек, производитель устанавливает камеру, способную транслировать видео в формате 4K на скорости 60 кадр/с. Гоночный дрон из продемонстрированного комплекта, по слухам, сможет разгоняться до внушительных 93 миль/ч ~ 150 км/ч.

По внешнему виду готовящийся дрон не похож ни на один другой продукт компании, и больше напоминает космический корабль из фантастических фильмов.

Инсайдер OsitaLV часто публикует информацию о новинках компании до официальной презентации, и в этот раз он уже опубликовал серию постов в своем Твиттере.

Возможно, готовящаяся новинка предназначена для высокоскоростных кинематографических FPV-полетов. На это указывает система стабилизации, о которой говорит инсайдер, высокое разрешение видео, недостаточно высокая скорость по меркам гоночных FPV-дронов и нестандартная форма корпуса. На доступных снимках мы видим простой пульт, очки FPV Goggles и дрон с четырьмя пропеллерами по 3 лопасти.

Брендан Шульман из DJI в своем Твиттере говорил о вероятности анонса еще одной новинки в этом году. Возможно, речь идет как раз о комплекте DJI FPV Combo.

Смотрите про коптеры:  Квадрокоптер в Санкт-Петербурге в интернет-магазине

С каталогом квадрокоптеров и дронов DJI в магазине DNS можно ознакомиться по этой ссылке.

Источник: dji

А мне летать охота

Рассмотрим, что можно делать без регистрации с легкими квадрокоптерами и что нельзя.

Дрессированый комар

Белый Ryze Tello — громко пищит и быстро летает. Максимальная скорость — 29 километров в час. Необычно подвижный аппарат легко вращается вокруг своей оси, распознает препятствия, выполняет кульбиты. Есть режим «Подбрось и лети», дрон стабильно удерживает заданную позицию.

Батареи на 1100 хватает на 13 минут. Радиус действия до 100 метров, максимальная высота 30 метров. В корпус вмонтирована камера на пять мегапикселей с углом обзора 82,6 градуса и HD разрешением 1280 на 720. Изображение транслируется на смартфон. Дрон совместим с Beatles-контроллером и VR очками.

В комплекте нет пульта управления, поэтому необходимо загрузить на свой гаджет фирменное мобильное приложение. Умеет делать панорамное видео в режиме 360 градусов. Основные режимы: мячик, дрони, самолетик, 360, круг, циркуль. Вес 70 грамм. Есть подсветка.

Главный недостаток — нет своей SD-карты, придется писать прямо на память телефона. Оптический датчик, определяющий расстояние до земли, не позволяет устройству точно рассчитать расстояние до твердых объектов в ночное время, что чревато экстремальным приземлением.

Основная фишка — возможность дрессировки. Это один из немногих серийных аппаратов с открытым доступом к перепрограммированию с помощью языка Scratch. Купив несколько «комаров», можно устроить воздушные танцы. Процесс прошивки новых команд прост и понятен даже детям.

Отличный вариант для тех, кто ищет полезные, развивающие игрушки.

Дрон из банки

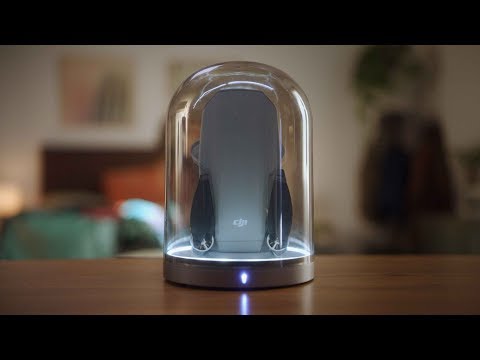

Квадрокоптер DJI Mavic Mini Combo — лучший представитель легкокрылого семейства. Инженерам удалось невозможное — уместить оборудование для полупрофессиональной съемки в 249-граммовое тело. В сложенном виде дрон легко поместить в карман или в банку, которая по совместительству является зарядным устройством.

К сожалению, в комплект не входит. Зато в полной комплектации есть зарядное устройство для пульта управления, 3 аккумулятора, чехол (он же зарядка) и повербанк для съемных батарей. Три батареи по 2400 ампер-часов суммарно способны удержать квадрокоптер в воздухе до 90 минут. Для любителей летать по лесам, в коробку положили мощную защиту на лопасти.

Этот аппаратик смело можно брать на природу.

Мощные Wi-Fi-антенны, позволяют контролировать дрон на высоте до 500 метров и на расстоянии до двух километров. Некоторые пользователи в отзывах сообщали о трехкилометровой дальности.

Квадрокоптер оснащен качественной камерой с разрешением 2,7К и 60 FPS, угол обзора 83 градуса. Снимете четкое детализированное видео без «мыла». К пульту управления можно подключить телефон или VR-шлем.

Для работы с видео устанавливается специальное приложение с доступом к списку команд и видеоредактором. Дополнительно можно поставить программку, которая будет показывать, в каких зонах можно летать. Аппарат рассчитан на любительскую и полупрофессиональную съемку. Все функции автоматизированы — достаточно выбрать нужную опцию.

*{padding:0;margin:0;overflow:hidden}html,body{height:100%}img,svg{position:absolute;width:100%;top:0;bottom:0;margin:auto}svg{left:calc(50% — 34px)}Что такое FPV дрон и какие бывают его типы? | Пикабу» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen>

Камеру удерживает трехосевой подвес, обеспечивающий стабильный кадр, не трясется даже при сильном ветре. Скорость полета — 47 км в час по горизонтали и 15 по вертикали. Есть GPS — может вернуться на базу или полететь по заданным координатам.

Учитывая ограничения по размерам, DJI Mavic Mini Combo — лучший в своем роде.

Как держать стики

Это холиварная тема, масштабов пробелы vs табы. Для того, что, бы понять как лучше, стоит пробовать.Так как я провожу не мало времени перед телеком с PS4, я сразу же схватился за стики так:

Но со временем понял, что они немного отличаются, ход более жесткий (он кстати настраивается подкручиванием пружинок) и мне гораздо удобней использовать такую хватку:

Какую аппаратуру выбрать?

Что такое FPV дрон и какие бывают его типы? | Пикабу
(Taranis Q X7S)

Честно сказать, так как я не эксперт, а аппаратуры очень много, всевозможное обилие разных фишек и различия протоколов передачи данных, могут завести в дикий тупик. Не говоря уже о маркетинговых ходах и конкуренция между производителями. Поэтому я исходил из базовых вещей, которые смог понять, плюс рекомендаций сообщества.

Буквально все, кого я читал и смотрел, рекомендуют Taranis Q X7. Это отличная аппаратура, которая относительно не дорогая и обладает всем, что может понадобиться новичку. А самое главное, она хорошо известна радиолюбителям. Про нее много информации в интернете и вам наверняка кто-то поможет, если будут какие-то проблемы.

Карманные драконы

Все описанные квадрокоптеры компактны и помещаются в небольшую сумку или вместительный карман. Большинство оснащены яркими диодами, превращающими их в летающую лампочку или маленького дракошу.

Перед покупкой питомца, стоит помнить:

  • Лопасти — расходник.
  • Аккумуляторы нужны запасные.
  • Wi-fi в городе плохо работает из-за помех.
  • Летая над водой, дрон легко утопить.
  • Ветер — противник №1.
  • Деревья — противник №2.
  • Глазастый сторож — ┌( ಠ_ಠ)┘

Квадрокоптер, зачем?

Наверняка вам уже знакомо, что такое квадрокоптер и возможно он даже у вас есть. Но сегодня я постараюсь рассказать про квадрокоптеры которые люди собирают самостоятельно. Зачем они это делают, спросите вы? Например для меня это отдушина от сдвиганья кнопки на пиксель влево, на пиксель вправо, пока дизайнера не отпустит.

«Обычные», потребительские квадрокоптеры, лишены веселья. Сейчас конечно уже появляются разные конфигурации, но если взять самые популярные, например — DJI Mavic, то вопросов к качеству и выполняемым им задачам нет. Но это не то. У себя между ног, пролелеть не получится, cделать мертвую петлю или хотя бы бочку не выйдет, лететь со скоростью 120км , не знаю, может? Думаю нет. Я уже не говорю про дальность и FPV.

В общем, ограничений много и хочется собрать квадрокоптер который будет доставлять вам удовольствие. Возможно вы хотите учавствовать в гонках, снимать более динамические кадры или просто нанюхаться флюса пока припаиваете моторы. В любом случае, чувство полета птицы и веселья гарантированно только со своим, собранным своими руками квадрокоптером.

Как говорится, лучше один раз увидеть, чем сто раз услышать. Предлагаю вашему вниманию ряд видео, разного жанра:

MinChan FPV готовится к гонке (это не ускоренное видео)

Фристаил

Cinematic FPV съемка

Классные каналы

Joshua Bardwell — от того как паять, до как летать и настраивать коптер. Много технической инфы.Rotor Riot — канал команды Rotor Riot.Mr Steele — фристаилJohnny FPV — FPV сьемка

Русскоязычные каналы:Mustfly — FPV фристайл и гонки, в том числе и на маленьких «комнатных» микро квадрокоптерах. Канал ведет команда FPV энтузиастов из Москвы.Сергей Белаш — настоящие FPV приключения, множество интересных мест в России и мире, природа и заброшки с необычного ракурса.

Красноглазый циклоп

Syma X20-S выглядит как футуристическая игрушка. Большой красный глаз-индикатор, подмигивает, показывая готовность к полету. Благодаря яркой лампе, легко опознать свой дрон среди других леталок.

Несмотря на то, что это самый дешевый квадрокоптер из описываемых, он обладает внушительным набором функций: умеет удерживать точку высоты с помощью барометра, останавливать винты при повреждении, переворачиваться на 360 градусов, автоматически садиться при разряде батареи, следовать за пультом управления.

Время полета ограничено 5 минутами из-за маленькой емкости аккумулятора — 180 миллиампер часов. К сожалению, батарея несъемная, заряжается 50 минут. Заявленный радиус действия — 100 метров. Габариты — 10,5 сантиметров по ширине и длине, вес 115 грамм.

В дополнение к необычному виду, «Циклоп» получил оригинальный пульт управления с одним гироскопическим джойстиком и несколькими кнопками. Учитывая низкую цену, размеры, простоту управления и «детский» пульт — этот аппарат создан для знакомства с семейством квадрокоптеров и игр на природе или дома.

Смотрите про коптеры:  Учимся управлять квадрокоптером быстро, безопасно и бюджетно | Пикабу

Летающая кроха

Квадрокоптер Syma X15A Black маленький, да удаленький. Его масса всего 63 грамма! Под двигателями расположилась четыре диода: два зеленых и два красных. Дрон весело моргает в сумерках и хорошо виден в ненастную погоду.

В комплекте идет защита для лопастей, пульт управления, зарядка, отсоединяемая аккумуляторная батарея на 400 миллиампер часов, запасные детали. Полетное время 11 минут, радиус 25 метров, заряжается за 80 минут.

Функции: переворот на 360 градусов, удержание высоты. Форма — квадрат с краями по 29 сантиметров. Дрон начального уровня, для тренировочных полетов на полянке.

Маленький светлячок

PILOTAGE Shadow FPV — не просто игрушка. В названии аппарата зашифровано его основное преимущество — съемка от первого лица. Квадрокоптер оснащен камерой и пультом дистанционного управления, к которому можно подключить свой смартфон на Android или iOS.

Черный дрон на оранжевых «крыльях» летает до получаса без подзарядки, питаясь от литий-полимерного аккумулятора на 2000 миллиампер часов. Разгоняется до 25 км в час, поддерживает устойчивую связь с пультом управления на расстоянии 50 метров. Сам взлетает и садится, выполняет акробатические перевороты на 360 градусов, зависает в воздухе, используя барометр для определения нужной высоты.

Под винтами расположились 4 лампы, ярко-зеленого и красного цвета. Габариты — 25 сантиметров по ширине и длине, толщина — 7 сантиметров. Масса около 100 грамм. Камера оставляет желать лучшего, всего два мегапикселя и 30 кадров в секунду с разрешением съемки 1280 на 720 пикселей. Видео пишется на SD-карту.

Из-за низкой массы, легко сбивается ветром. В случае разрядки аккумулятора, самостоятельно опускается на землю. Wi-Fi-антенны, установленные в коптер, передают посредственный видеосигнал на телефон, иногда заметны артефакты и фриз картинки.

Хорош в качестве бюджетного варианта для начинающих видеооператоров. Основное преимущество — мощная батарея и FPV-режим.

От игрушки до помощника видеооператора

Чем легче аппарат, тем меньше у него емкость аккумулятора и слабее двигатели. Малый вес не способствует сопротивлению ветра (уже при скорости 2 м/c жужжалку сносит).

Квадрокоптеры до 150 грамм можно отнести к комнатным игрушкам, стоимость таких аппаратов от 1 500 до 4 500 рублей.

Следующий сегмент — уличные леталки ценой 5 000–15 000, предназначены для тренировки навыков управления. Самые простенькие модели способны только насмешить и поднять настроение в безветренный теплый денек.

Квадрокоптеры, приближающиеся к максимуму ценовой планки, по управлению уже напоминают «взрослые» FPV-дроны, но не рассчитаны на долгий полет и качественную съемку.

Лучшие представители дроньего семейства стоят 20 000–50 000 рублей. Это уже полноценные FPV с полетом от 25 минут и качественной видеоаппаратурой. Некоторые модели выглядят просто потрясающе, учитывая ограничение по массе в 250 грамм.

Полезные ссылки

How to FPV? FASTEST WAY | First Purchase? | (Part 1)How To 10 FPV Freestyle Tricks | LEARN THESE FIRST65 Tech Tips For FPV Pilots | YOU DON’T KNOW #40 I GUARANTEE ITПро симуляторы на русском

Причина номер два

После того как вы полетаете на симуляторе, может оказаться, что вам не нравится. Но вы влипли только на аппаратуру и симулятор. По возможности можно продать или вернуть.Квадрокоптеры собираются с очень разными бюджетами, но все равно полный набор всего необходимого, включая такие вещи как зарядка и может быть даже паяльник, складываются в хорошую сумму.

Причина номер раз

Так как режим полета ACRO или 3D отличается от режима в котором летают такие потребительские квадрокоптеры как DJI Mavic, следует начать с обучения полету. Сделать это можно в симуляторе. Без этого шага вы гарантированно влетите во что-то или в худшем случае в кого-то. Падений будет много и это больно. Пускай первая сотня аварий произойдет в контролируемых условиях и без затрат на ремонт.

С чего начать?

Я в этом деле новичок и наверное часа в воздухе не пробыл. Но у меня есть квадрокоптер и он летает. Я расскажу как лучше начать исходя из своего опыта и того как советуют это сделать буквально все. Где-то может быть я не буду мега технически детальным и правым, но это и не надо. Думаю информация в любом случае актуальней быть не может. Ведь я новичок, который смог и пишу для новичков 🙂

Вы можете начать со сборки квадрокоптера, но я последовал советам и начал с покупки аппаратуры. Причины как минимум две.

Составляющие аппаратуры на которые стоит обратить внимание

Выбор аппаратуры это дело вкуса, может быть вам не нравится Taranis. Поэтому для себя я выделил несколько критериев, которые помогут вам определиться.

Первое это прошивка. Существует open source проект, который называется OpenTX.

OpenTX — это своего рода Android для аппаратуры. Проект развивается и пожалуй самый популярный. Так как я новичок, я еще не осознал насколько это мощный инструмент, но знаю, что есть поддержка LUA скриптов, а значит возможности практически безграничны.

Что такое FPV дрон и какие бывают его типы? | Пикабу
(один из экранов OpenTX)

Стоит обратить внимание на переключатели и стики. Количество переключателей — дело сугубо индивидуальное, так как переключателей для квадрокоптера много не нужно. В моем случае я использую всего два. Один для арминга (аля включение двигателей) и включение FPV модуля.

Стики, вещь более деликатная. Основное отличие которое может быть, это внутреннее устройство.

«Простые» стики используют потенциометры для определения положения стика. Более продвинутые стики используют датчики на основе эффекта Холла. Такие стики более точные и плавные в ходе. В случае с Taranis Q X7, стики можно купить отдельно и заменить. Но есть версия Q X7, в которой уже стоят такие стики.

И как по мне самое главное, это возможность установки радио модуля. В каждой аппаратуре есть свой радио модуль, но как правило брендированный и работает только с приемниками того же бренда. Так же такие модуля не отличаются мощностью, а следовательно дальностью.

Поэтому обращайте внимание на протоколы с которыми умеет работать аппаратура и возможность вставки своего модуля.Это не означает, что без внешнего радио модуля не обойтись, то, что предоставляет аппаратура вполне, хватает для полетать в поле. Но если вы хотите летать в «космосе», на какой-то заброшенной стройке, или на дальние расстояния, то без этого никуда. Впрочем, многие гонщики ставят внешний модуль, только ради стабильности связи.

Что такое FPV дрон и какие бывают его типы? | Пикабу
(Taranis с TBS Crossfire модулем)

Штрафов бояться — в лес не ходить

Большинство описанных дронов чисто физически не смогут нарушить правила, прописанные в законодательстве. У остальных стоит ограничение на уровне ПО, которое можно снять, выбрав в настройках другой регион. Например, в США — ограничение по высоте — 500 метров. Но не забывайте, вы ответственны за маленьких китайских дракончиков, которых приручили.

Заключение

Надеюсь вы узнали, что-то новое. FPV еще только развивается и самое время попробовать это хобби. В следующих статьях мы детально рассмотрим строение квадрокоптера, где покупать (не в целях рекламы, просто это может быть квестом), где летать и прочие важные вопросы.
