Что же такое роботизированная коробка переключения передач?

роботизированная коробка передач
Роботизированная коробка переключения передач

Основной принцип действия «коробки-робота» мало чем отличается от классической «механики» (за что ее, кстати, ценят автолюбители). Есть первичный вал, на который идет крутящий момент от двигателя, и вторичный, который передает вращение на главную передачу. И есть сцепление, необходимое для размыкания коробки и двигателя для переключения передач.

Главное отличие состоит в том, что управляет всем этим не водитель, а электроника. Система датчиков и электронный блок управления (ЭБУ) определяет, когда нужно разомкнуть сцепление, какую передачу включить, затем задействует сервомеханизмы (актуаторы) и умная техника срабатывает без участия человека. А значит, педаль сцепления больше не нужна. Ура!

Сервоприводов в коробке два:

  • задача одного размыкать сцепление;
  • второго – перемещать синхронизаторы для включения нужной передачи.

Управляться они могут в ручном режиме (когда водитель управляет сцеплением с помощью селектора РКП или подрулевыми лепестками) или автоматикой, когда вся информация поступает с многочисленных датчиков на ЭБУ, обрабатывается, и в виде команд поступает на блок управления коробкой.

Управление сервоприводами может осуществляться двумя способами:

  1. электромотором;
  2. гидравликой.

Первый однозначно дешевле, проще и надежней, но слегка «тупит» и потому не подходит для крутых спорткаров. Гидравлическая система работает быстрей и четче, но и цена ее выше.

Смотрите про коптеры:  Простые УКВ и FM передатчики на транзисторах (КТ3102, КТ315, КП305)

Что такое роботизированная коробка передач

Работа ркпп практически идентична механическому аналогу за исключением некоторых особенностей. В устройство робота входят многие детали, из которых состоит уже привычный для всех механический вариант коробки. Основное отличие роботизированной в том, что ее управление имеет микропроцессорный тип.

Роботизированная коробка также может называться автомат, однако это некорректное название. Дело в том, что часто акпп используется как обобщающее понятие. Так, тот же вариатор имеет автоматический режим переключения передаточных чисел, поэтому для некоторых это тоже автомат. На самом деле робот по строению и принципу работы ближе к механической коробке.

Внешне отличить ркпп от акпп невозможно, потому что они могут иметь идентичный селектор и корпус. Проверить трансмиссию можно только во время езды транспорта. Каждый тип агрегатов имеет свои особенности работы.

Основное назначение роботизированной трансмиссии – максимально облегчить управление автомобилем. Водителю не нужно самостоятельно переключать скорости – эту работу выполняет блок управления. Помимо комфорта, производители автоматических трансмиссий стремятся сделать свою продукцию дешевле. На сегодняшний день робот – самая бюджетная разновидность кпп после механики, но она не предоставляет такого комфорта от вождения, как вариатор или автомат.

Принцип роботизированной коробки передач

Роботизированная трансмиссия может переключаться на очередную скорость либо автоматически, либо полуавтоматически. В первом случае микропроцессорный блок получает сигналы от датчиков, на основании чего срабатывает запрограммированный производителем алгоритм.

РКПП – роботизированная коробка переключения передач

Большинство ркпп оснащены селектором с ручным режимом. В этом случае скорости все равно будут включаться автоматически. Единственно – водитель может самостоятельно подавать сигнал момента включения повышенной или пониженной передачи. Похожий принцип имеют некоторые автоматические коробки типа Tiptronic.

Чтобы повысить или понизить скорость, водитель перемещает рычаг селектора в сторону или в сторону -. Благодаря такой опции некоторые называют подобную трансмиссию секвентальной или последовательной.

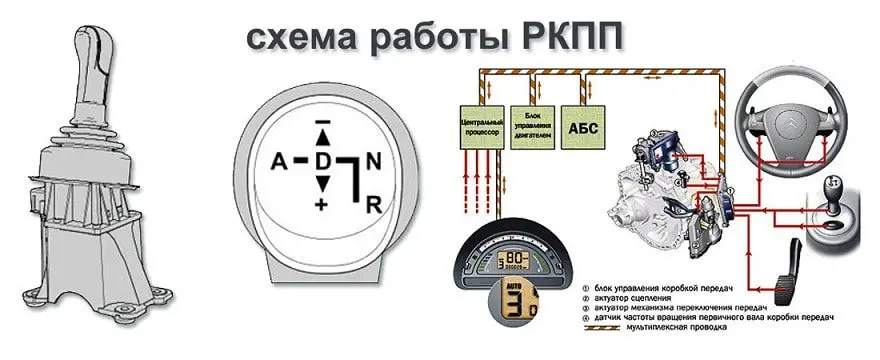

Работает роботизированная коробка по следующей схеме:

  1. Водитель нажимает тормоз, заводит двигатель и переводит рычаг переключения режимов движения в положение D;
  2. Сигнал от узла поступает на блок управления коробки;
  3. В зависимости от выбранного режима БУ активирует соответствующий алгоритм, по которому будет работать агрегат;
  4. В процессе движения датчики подают сигналы в «мозги робота» о том, какая скорость у транспортного средства, о нагрузке силового агрегата, а также о текущем режиме кпп;
  5. Как только показатели перестают соответствовать программе, установленной с завода, блок управления подает команду перейти на другую передачу. Это может быть как повышение, так и понижение скорости.
РКПП – роботизированная коробка переключения передач

Когда водитель ведет машину с механикой, он должен чувствовать свой транспорт, чтобы определить момент, когда нужно переключиться на другую скорость. В роботизированном аналоге проходит аналогичный процесс, только водителю не нужно задумываться над тем, когда перемещать рычаг переключения в нужное положение. Вместо него это делает микропроцессор.

Система отслеживает всю информацию, поступающую от всех датчиков, и выбирает оптимальную передачу для конкретной нагрузки. Чтобы электроника смогла переключать скорости, трансмиссия имеет гидромеханический актуатор. В более распространенном исполнении вместо гидромеханики устанавливается электрический привод или сервопривод, который соединяет/разъединяет сцепление в коробке (кстати, в этом есть некоторое сходство с автоматом – сцепление расположено не там, где оно находится в мкпп, а именно возле маховика, а в самом корпусе трансмиссии).

Когда блок управления подает сигнал о том, что пора переключаться на другую скорость, срабатывает сначала первый электрический (или гидромеханический) сервопривод. Он отсоединяет фрикционные поверхности сцепления. После этого второй сервопривод перемещает шестерни в механизме в нужное положение. Далее первый медленно отпускает сцепление. Такая конструкция позволяет механизму работать без участия водителя, поэтому машина с роботизированной трансмиссией не имеет педаль сцепления.

РКПП – роботизированная коробка переключения передач

Многие коробки на селекторе имеют позиции принудительного переключения скоростей. Этот так называемый типтроник позволяет водителю самостоятельно управлять моментом переключения на повышенную или пониженную скорость.

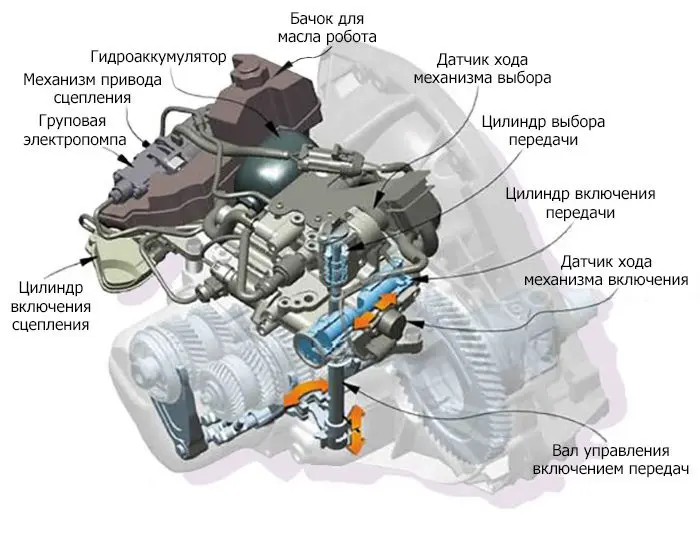

Устройство роботизированной коробки передач

На сегодняшний день существует несколько разновидностей роботизированных трансмиссий для легковых авто. Они могут отличаться друг от друга некоторыми исполнительными элементами, однако основные части остаются идентичными.

РКПП – роботизированная коробка переключения передач

Вот какие узлы входят в ркпп:

  1. Сцепление. В зависимости от производителя и модификации агрегата это может быть одна деталь с фрикционной поверхностью или же несколько аналогичных дисков. Чаще всего эти элементы расположены в охлаждающей жидкости, которая стабилизирует работу узла, предотвращая его перегрев. Более эффективной считается преселективный вариант или двойной. В такой модификации пока включена одна передача, второй комплект готовится включить следующую скорость.
  2. Основная часть представляет обычную механическую коробку. Каждый производитель использует разные собственные разработки. Например, робот от бренда Mercedes (Speedshift) внутренне представляет собой автоматическую коробку 7G-Tronic. Единственное отличие агрегатов в том, что вместо гидротрансформатора используется сцепление с несколькими фрикционными дисками. Похожий подход имеет концерн BMW. Его коробка SMG создана на базе механической коробки с шестью ступенями.
  3. Привод на сцепление и передачи. Существует два варианта – с электроприводом или гидромеханическим аналогом. В первом случае сцепление выжимается электромотором, а во втором – гидроцилиндрами с ЭМ клапанами. Электропривод работает медленней, чем гидравлика, зато он не требует поддержки постоянного давления в магистрали, от которого работает электрогидравлический тип. Гидравлический же робот переходит на следующую ступень намного быстрее (0,05 секунды против 0,5 сек. у электрического аналога). Электрическая ркпп в основном устанавливается на бюджетные машины, а гидромеханическая – на премиальные спорткары, так как в них крайне важна скорость переключения передач без прерывания подачи мощности на ведущий вал.РКПП – роботизированная коробка переключения передач
  4.  Датчик. Таких деталей в роботе большое количество. Они отслеживают множество разных параметров трансмиссии, например, положение вилок, обороты входящего и выходящего валов, в каком положении зафиксирован переключатель селектора, температуру охлаждающей жидкости и т.д. Вся эта информация подается на устройство управления механизмами.
  5. ЭБУ – микропроцессорный блок, в который запрограммированы разные алгоритмы при разных показателях, поступающих от сенсоров. Этот блок связан с основным блоком управления (оттуда поступают данные о работе двигателя), а также с электронными системами блокировки колес (ABS или ESP).
  6. Исполнительные механизмы – гидроцилиндры или электродвигатели в зависимости от модификации коробки.

Специфика работы ркпп

Чтобы трогание автомобиля происходило плавно, водитель должен правильно пользоваться педалью сцепления. После того, как он включил первую или заднюю передачу, ему необходимо плавно отпускать педаль. Как только водитель прочувствует зацепление дисков, по мере отпускания педали он может добавлять оборотов двигателю, чтобы машина не заглохла. Так работает механика.

Идентичный процесс происходит и в роботизированном аналоге. Только в этом случае от водителя не требуется большого умения. Ему нужно только перевести переключатель коробки в соответствующее положение. Автомобиль начнет трогаться в соответствии с настройками блока управления.

РКПП – роботизированная коробка переключения передач

Самая простая модификация с одним сцеплением работает так же, как классическая механика. Однако при этом наблюдается присутствие одной проблемы – электроника не фиксирует отзыв от сцепления. Если человек способен определить, насколько плавно нужно отпускать педаль в конкретном случае, то автоматика работает более жестко, поэтому ход автомобиля сопровождается ощутимыми рывками.

Особенно это ощущается в модификациях с электроприводом исполнительных механизмов – пока переключается передача, сцепление будет находиться в разомкнутом состоянии. Это будет означать разрыв потока крутящего момента, из-за чего авто начинает замедляться. Так как скорость вращения колес уже меньше соответствует включенной передачи, происходит небольшой рывок.

Инновационным решением такой проблемы стала разработка модификации с двойным сцеплением. Яркий представитель такой трансмиссии – DSG от Volkswagen. Рассмотрим подробней о ее особенностях.

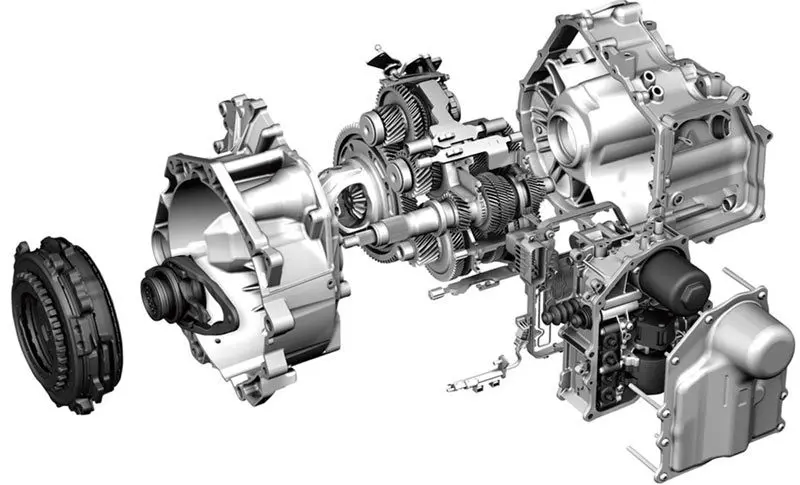

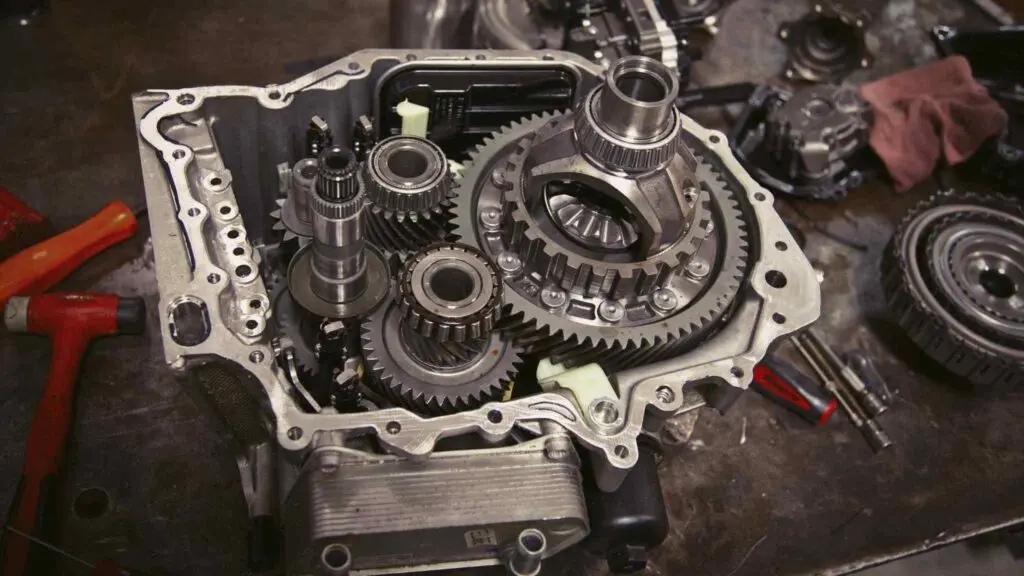

Особенности роботизированной коробки передач dsg

Расшифровка этой аббревиатуры – direct shift gearbox. По сути, это две механические коробки, установленные в один корпус, но имеющие одно место подключения к ходовой части машины. Каждый механизм имеет свое сцепление.

Основная особенность такой модификации – преселективный режим. То есть, пока работает первый вал с включенной передачей, электроника уже подсоединяет соответствующие шестерни (при разгоне на повышение передачи, при замедлении – на понижение) второго вала. Главному исполнительному устройству остается только отсоединить одно сцепление и подсоединить другое. Как только от блока управления поступит сигнал на переход к другой ступени, работающее сцепление размыкается, и сразу подсоединяется второе с уже зацепленными шестернями.

РКПП – роботизированная коробка переключения передач

Такая разработка позволяет ездить без сильных рывков при разгоне. Первая разработка преселективной модификации появилась в 80-х годах прошлого столетия. Правда, тогда роботы с двойным сцеплением устанавливались на раллийные и гоночные автомобили, в которых имеет большое значение скорость и точность момента переключения передач.

Если сравнивать коробку DSG с классическим автоматом, то у первого варианта больше преимуществ. Во-первых, благодаря более привычному строению основных элементов (за основу производитель может взять любой уже готовый механический аналог), в продаже такая коробка будет стоить дешевле. Тот же фактор влияет на обслуживание агрегата – механика более надежна, и легче ремонтируется.

Это дало возможность производителю устанавливать инновационную трансмиссию на бюджетные модели своей продукции. Во-вторых, многие владельцы транспорта с такой коробкой передач отмечают повышение экономичности автомобиля по сравнению с идентичной моделью, но с другой коробкой.

РКПП – роботизированная коробка переключения передач

Инженерами концерна VAG было разработано два варианта трансмиссии дсг. Одна из них имеет маркировку 6, а другая – 7, что соответствует количеству ступеней в коробке. Также в шестиступенчатом автомате используется мокрое сцепление, а в семиступенчатом аналоге – сухое. Более подробно о плюсах и минусах дсг коробки, а также о том, чем еще модель dsg 6 отличается от седьмой модификации, рассказывается в отдельной статье.

Преимущества и недостатки

Рассматриваемый тип трансмиссии имеет как положительные, так и отрицательные стороны. К достоинствам коробки можно отнести:

  • Такую трансмиссию можно использовать в паре с силовым агрегатом практически любой мощности;
  • По сравнению с вариатором и автоматом роботизированный вариант стоит дешевле, хотя это и достаточно инновационная разработка;
  • Роботы более надежны по сравнению с другими автоматическими трансмиссиями;
  • Благодаря внутреннему сходству с механикой, легче найти специалиста, который возьмется за ремонт агрегата;
  • Более эффективное переключение скоростей позволяет использовать мощность мотора без критичного повышения расхода горючего;
  • За счет улучшения экономичности машина меньше выбрасывает вредных веществ в окружающую среду.
РКПП – роботизированная коробка переключения передач

Несмотря на явные преимущества перед другими автоматическими коробками передач, робот имеет несколько существенных недостатков:

  • Если автомобиль оснащается однодисковым роботом, то поездку на таком транспорте комфортной никак нельзя назвать. При переключении скоростей будут присутствовать ощутимые рывки, как будто водитель резко бросает педаль сцепления на механике.
  • Чаще всего в агрегате выходит из строя сцепление (меньше плавности зацепления) и актуаторы. Это усложняет ремонт трансмиссии, так как они имеют небольшой рабочий ресурс (около 100 тысяч километров пробега). Редко когда сервоприводы можно отремонтировать, а новый механизм стоит дорого.
  • Что касается сцепления, то ресурс дисков тоже очень маленький – приблизительно 60 тысяч. Причем приблизительно на половине ресурса нужно выполнять «подводку» коробки под состояние фрикционной поверхности деталей.
  • Если говорить о преселективной модификации DSG, то она показала себя более надежной за счет меньшего времени на переключение скоростей (благодаря этому машина не так сильно замедляется). Несмотря на это, сцепление все равно в них страдает.

Учитывая перечисленные факторы, можно сделать заключение: что касается надежности и рабочего ресурса механике пока нет равных. Если делается упор на максимальный комфорт, тогда лучше выбрать вариатор (в чем его особенность, читайте здесь). При этом стоит учесть, что такая трансмиссия не даст возможность сэкономить топливо.

В завершение предлагаем небольшое видеосравнение основных типов трансмиссий – их плюсы и минусы:

Вопросы и ответы:

В чем разница между автоматом и роботом? Автоматическая трансмиссия работает за счет гидротрансформатора (нет жесткой сцепки с маховиком через сцепление), а робот – аналог механики, только скорости переключаются автоматически.

Как переключать передачи на коробке робот? Принцип езды на роботе идентичен езде на автомате: выбирается нужный режим на селекторе, и регулируются обороты мотора педалью газа. Скорости будут переключаться самостоятельно.

Сколько педаль в машине с роботом? Хотя робот конструктивно похож на механику, сцепление отключается от маховика автоматически, поэтому в машине с роботизированной трансмиссией две педали (газ и тормоз).

Как правильно парковать автомобиль с коробкой робот? Европейскую модель ставить на парковку нужно в режиме А или на задней передаче. Если машина американская, то на селекторе есть режим Р.

Плюсы и минусы роботизированной коробки передач

К преимуществам относятся:

  1. Конструкция узлов скомпонована на основании проверенных временем механических коробок передач. За счет этого повышается общая надежность агрегата, которая выше, чем у вариаторов.
  2. Занимаемый объем в подкапотном пространстве существенно меньше, чем у классических «автоматов», соответственно расход на масло во время эксплуатации для данной коробки будет ниже, чем у аналогов.
  3. Работоспособность сцепления, особенно мокрого типа, у «роботов» на 25-30%!выше.
  4. Также отличие роботизированной коробки передач от автоматической заключается в стоимости производства и ремонта этого агрегата, говорящее в пользу «роботов», а не «автоматов» и вариаторов.
  5. Большинство современных коробок с роботизированным управлением имеет возможность переключать ступени в ручном режиме, что схоже с Типтроником на автоматических КПП.
  6. Масса коробки-робота значительно меньше АКПП. Это дает преимущества при установках на малогабаритные авто, где масса даже в несколько десятков килограмм играет существенную роль.
  7. Расход топлива на автомобилях, агрегатированных «роботами», сопоставим с расходом на механических КПП и меньше, чем у остальных конструкций при прочих равных условиях.

К недостаткам относятся:

  1. Есть конструкции с роботизированными коробками, у которых задержка между переключениями передач достигает двух секунд. Это относится к электрическим переключателям. При такой езде теряется динамика и может возникать дискомфорт для водителя.
  2. Использование гидроприводов для ускорения переключений повышает скорость между включением ступени до 0,05 с. Однако, эта конструкция значительно удорожает весь узел. Тормозную жидкость, используемую в качестве рабочей жидкости, необходимо постоянно удерживать под высоким давлением, что отнимает часть мощности у двигателя. Гидравлика становится эффективной больше у мощных автомобилей или машин премиального класса.
  3. Более дешевые модели не обеспечивают адаптивной подстройки автоматики под стиль вождения владельца автомобиля.
  4. Преселективные модели пока еще достаточно дорогие в ремонте. Хотя механическая часть весьма надежна как и у простой механики, при недоработанных прошивках ЭБУ и неидеальной конструкции сцеплений часто случается преждевременный износ последних. А все «навесное» оборудование робота (сцепления, ЭБУ, актуаторы) стоит приличных денег. Поэтому при покупке авто с пробегом стоит проверять робот с особой тщательностью и узнать сроки последнего его обслуживания, посмотреть чеки на выполненные работы.

Но все же большинство положительных факторов достаточно легко перекрывают все негативные моменты. Поэтому для того чтобы насладиться всеми «плюсами» роботов, необходимо выбирать новые варианты конструкций, в которых основные недостатки минимизированы или полностью устранены.

Преимущества и недостатки «роботов»

Если говорить о плюсах более современных решений, то стоит выделить:

  • Высокую экономичность (в этом плане РКПП не уступает «механике»).
  • Низкое потребление масла и меньшие затраты на обслуживание и ремонт.
  • Быстрое переключение передач.
  • Меньший вес.
  • Повышенную динамику.
  • Большую надежность (так как современная РКПП изготовлена на основе проверенной временем МКПП, такие агрегаты служат дольше «автоматов»).
  • Меньшее пространство, которое система занимает под капотом.
  • Более низкую стоимость производства и ремонта.
  • Меньший расход топлива.

К недостаткам стоит отнести:

  • Слишком резкое переключение передач (водитель каждый раз ощущает небольшой рывок).
  • Задержка при переключении передач во время движения задним ходом.
  • Необходимость установки рычага в нейтральное положение при каждой остановке.
  • Значительное понижение ресурса работы КПП каждый раз, когда происходит пробуксовка.

Данные минусы во многом зависят от модели «робота». Например, в некоторых дешевых моделях задержка между переключением передач может доходить до 2 секунд. Как правило, такие проблемы наблюдаются в устройствах, оснащенных электрическими переключателями. Кроме этого, от системы с электроприводом не приходится ждать адаптивной подстройки в зависимости от стиля вождения авто.

Если же установлена гидравлическая система, то скорость переключения ступеней увеличивается. Однако такие агрегаты не только стоят дороже, но и требуют постоянного удержания тормозной жидкости под давлением. Это приводит к общему понижению мощности самого двигателя. Поэтому рациональнее устанавливать такие системы в машинах «Премиум» класса или более мощных ТС.

Также скорость переключения КПП этого типа во многом зависит от ее разновидности в зависимости от того, сколько сцеплений установлено в «роботе». Например, первые роботы были оборудованы только одним сцеплением. Такие системы, как раз, и создают эффект кивающей головы водителя и пассажиров, из-за того, что машина начинает дергаться при переключении КПП.

Такие коробки называются DCT (Dual Clutch Transmission). Более современные версии называются DSG (Direct Schalt Getrieb). Они представляют собой шестиступенчатые КПП, разработанные Volkswagen. Благодаря наличию двух валов (один внутри другого) удается значительно сэкономить время переключения передач (не более 8 миллисекунд на реакцию системы) и избежать рывков. Сегодня такие системы встречаются во многих иномарках.

Однако и тут не обошлось без негативных нюансов. Дело в том, что даже если водитель приобретает преселективную модель, то в этом случае управление КПП осуществляется исключительно за счет электрики. Поэтому при езде в сложных условиях (когда ТС часто замедляется и разгоняется) появляется риск перегрева дисков сцепления.

Тем не менее РКПП постоянно совершенствуются. Например, те, кто предпочитает более агрессивную езду, могут приобрести «робот мокрого типа». В этом случае вероятность перегрева сцепления снижается.

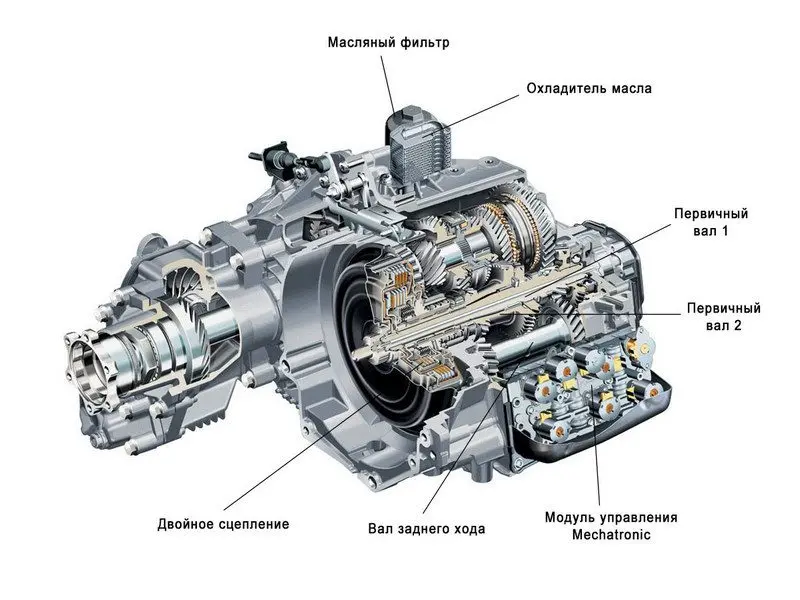

Ркпп с двумя сцеплениями

Роботизированная коробка передач с двумя сцеплением
Роботизированная коробка передач с двумя сцеплением

А вот это уже более интересная конструкция, в которой проведена качественная работа над ошибками.Как сделать так, чтобы не было бесящих секундных провалов? Конструкторы решили эту проблему, установив сразу два первичных вала (то есть оба они связаны с двигателем).

Один вал пустотелый, и в него вставлен второй. Каждый из них управляется отдельным механизмом сцепления. Когда автомобиль трогается с места, включается первая передача на первом валу, при этом второй еще неподвижен, но к нему уже подключена вторая передача. Как только она понадобится, второй вал включается в работу сразу, без задержек. И вторая передача уже на нём включена.

Эта конструкция сегодня пользуется огромным успехом у автоинженеров. Преселективные РКП оказались удобными, надежными и комфортными. Конечно, за такое удовольствие приходится платить, но оно того стоит.

Ркпп с одним сцеплением

Роботизированная коробка передач с одним сцеплением
Роботизированная коробка передач с одним сцеплением

Первый опыт, первые ласточки, первые ошибки. Робот с одним сцеплением по своему принципу дублирует механическую коробку передач. Точно так же с помощью сцепления ведущий вал соединяется в коленвалом двигателя, а от него момент вращения передается на ведомый вал через шестерни-синхронизаторы.

Электроника разъединяет сцепление, переключает передачу, и затем плавно включает сцепление. В принципе, всё то же самое, что делает сам водитель. Вот только электроника немного подтормаживает с включением сцепления, из-за чего при разгоне получаются провалы скорости. Не самое приятное ощущение.

Этот вид коробок сегодня устанавливается на бюджетные модификации автомобилей. Он больше подходит для плавного «семейного» вождения и совершенно не годится для любителей рвануть с места на «соточку».

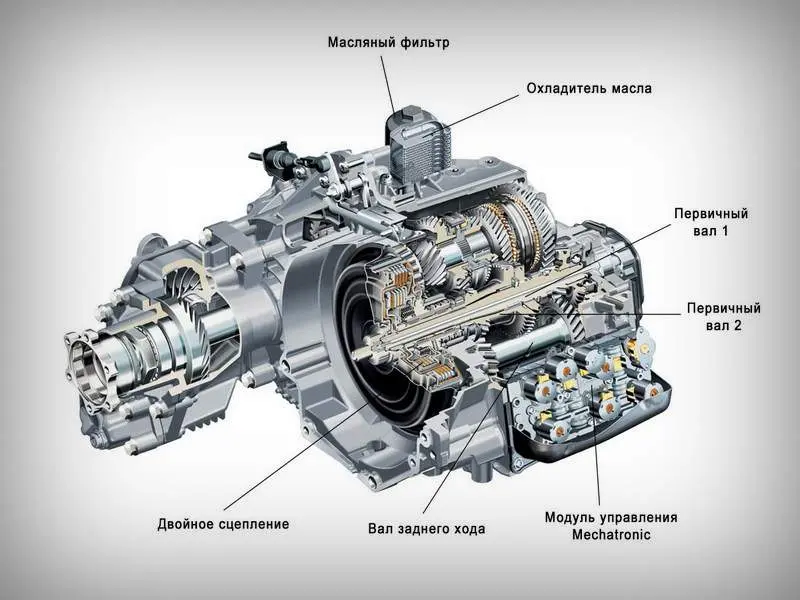

Устройство и принцип работы ркпп с двумя сцеплениями

Устройство роботизированной коробки передач с двумя сцеплениями
Устройство роботизированной коробки передач с двумя сцеплениями

Преселективный робот – так называют этот тип РКП. И хоть многое в нём сохранилось от «механики», большая часть компоновки сделана по новому принципу. Основные конструктивные элементы:

  1. Первичный вал (внешний) четных передач. Это пустотелый вал, на котором жестко закреплены шестерни № 2, 4 и 6;
  2. Первичный вал (внутренний) нечетных передач. Он вставлен во внутреннюю полость внешнего вала и несет на себе шестерни № 1, 3, 5, 7 (если есть) и заднего хода;
  3. Два механизма сцепления, каждое для отдельного ведущего вала. Каждое из них управляется отдельно и в любой момент может быть включено или отключено;
  4. Два ведомых (вторичных) вала. На каждом из них установлены шестерни передач, синхронизаторы и по одной шестерне главной передачи;
  5. Гидроблок;
  6. Актуаторы сцепления и переключения передач.

То, как работает коробка с двумя сцеплениями, сильно отличается от первых моделей РКПП:

  1. При включении передачи приводится в действие сцепление: тот ведущий вал, который работал, отключается от двигателя, другой, наоборот, подключается. Если это старт, то включается сцепление вала нечетных передач;
  2. К тому валу, который в данный момент отключен от двигателя, подключается следующая передача ведомого вала. Пока она не задействована, поскольку ведущий вал не вращается, но зацепление уже готово;
  3. При переключении передачи работавший до этого вал выключается от двигателя и подключается сцепление второго. И на нём уже включена нужная передача.

Таким образом, коробка сама готовит ту передачу, которая может понадобиться в следующий момент. Чтобы не было паузы, сцепление срабатывает быстро и четко. Нет паузы на включение-отключение сцепления, нет провалов мощности. Наглядно видно на принцип работы на видео, ниже.

Этот тип коробки назвали преселективным, то есть предварительно выбирающем следующий ход.В качестве привода используется в основном гидравлика: нет смысла делать такую быструю коробку, и полностью терять от нее эффект на задержки в работе электромотора.

Преселективные коробки бывают с «сухим» и «мокрым» сцеплением. Первый вариант – стандартная конструкция, второй – когда внутри корпуса коробки передач находится трансмиссионная жидкость. «Мокрое» сцепление отлично себя показывает на спортивных состязаниях, поскольку лучше охлаждает и защищает механизм.

Устройство и принцип работы ркпп с одним сцеплением

Рассматривая устройство простой РКПП, можно всё время повторять фразу «как на механике». Основные конструктивные элементы этой коробки:

  1. Сцепление. Это стандартное, привычное нам механическое сцепление, никакого гидротрансформатора, как у АКПП, никакой жидкости ATF в нём нет;
  2. Первичный (ведущий) вал. На нём жестко закреплены шестерни, которые постоянно вращаются вместе с ним. Сам вал соединен с механизмом сцепления;
  3. Вторичный (ведомый) вал. На нём тоже насажены шестерни (по количеству столько же, сколько на первичном валу), но они не зафиксированы жестко, а могут свободно проворачиваться. Вторичный вал подключен к главной передаче и передает вращение на колёса автомобиля;
  4. Диски синхронизаторов. Их задача – блокировать на ведомом валу нужную шестерню и тем самым включать нужную передачу;
  5. Актуаторы. Это механизмы, отвечающие за включение/отключение сцепления и подключение нужных синхронизаторов. Вот их в механической коробке нет.
Устройство роботизированной коробки передач с одним сцеплением
Устройство роботизированной коробки передач с одним сцеплением

Принцип работы роботизированной коробки с однодисковым сцеплением тоже не сильно отличается от порядка работы МКПП:

  1. Когда водитель включает передачу, сервопривод отключает сцепление. Первичный вал размыкается с двигателем, чтобы могла включиться передача;
  2. После этого второй сервопривод (актуатор) подключает синхронизатор к нужной шестерне на ведомом валу. Вместо того, чтобы свободно вращаться на валу, шестерня блокируется синхронизатором;
  3. Затем автоматика включает сцепление, шестерня на ведомом валу начинает двигаться синхронно с парной шестерней первичного вала. Зубчатая пара передает момент вращения на ведомый вал.
Что такое роботизированная коробка передач (РКПП)?
Работа роботизированной коробки передач с одним сцеплением

Как же приводятся в действие актуаторы? Для этого используется электрический или гидравлический привод.

Электропривод – это обычно шаговый электродвигатель с передаточным механизмом, который включается в нужный момент и на нужное время.

Гидравлический привод приводится в действие электромагнитными клапанами-толкателями, которые через жидкость действуют на сервомеханизмы. За счет того, что используется не только гидравлика, но и электрокомпоненты, второе его название – электрогидравлический привод.

Блок управления получает не только команды от водителя, но и данные с датчиков ABS, ESP, оборотов двигателя и т.д. Однако, какой бы качественной ни была система управления однодисковым сцеплением, провалы при переключении передач всё равно чувствуются. Это не спортивная коробка.
